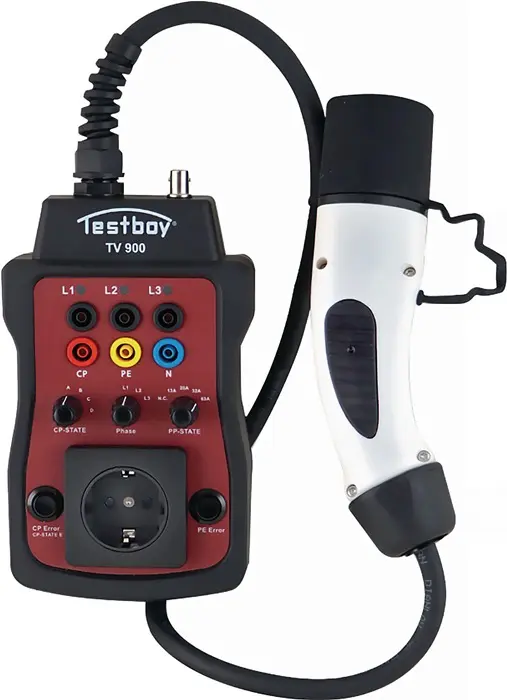

Ladesäulenprüfadapter TV 900 f.Typ-2 Ladesäulen L275xB120xH60mm TESTBOY

zur Prüfung von in Europa genormten Typ-2 Ladesäulen · der TV 900 übernimmt die Kommunikation mit der Ladesäule und simuliert ein angeschlossenes Elektrofahrzeug · über die 4 mm Bananenbuchsen lässt sich ein Installationstester oder ein Multimeter (gehören nicht zum Lieferumfang) anschließen · die verbauten LED zeigen an, ob und wie viele Phasen anliegen · auf die eingebaute Schutzkontaktsteckdose lässt sich wahlweise eine der drei Phasen schalten (dadurch lässt sich jede Phase einzeln prüfen) · weitere technische Daten: Eingangsspannung: 230 V / 400 V (1-phasig / 3-phasig) Frequenz: 50 / 60 Hz Proximity Pilot (PP): Ja Simulation des Ladekabels: NC / 13 A / 20 A / 32 A / 63 A Control Pilot (CP): Ja Simulation des Fahrzeugzustandes: A (nicht verbunden) B (verbunden und ladebereit) C (verbunden und lädt) D (verbunden und lädt mit Belüftung) Simulation CP-Fehler: E (Kommunikationsfehler) Simulation PE-Fehler: Schutzleiter unterbrochen Anschlussstecker: Typ 2 Phasenanzeige: Ja (über die LEDs L1/L2/L3) Bananenbuchsen: 4-mm-Anschlüsse für 3-Phasen-Prüfgerät (Installationstester), Multimeter BNC-Buchse: Ja (Zur Verwendung eines Oszilloskop) Weitere technische Eigenschaften: · Höhe: 60mm · Gewicht: 0,96kg · Breite: 120mm · Länge: 275mm
