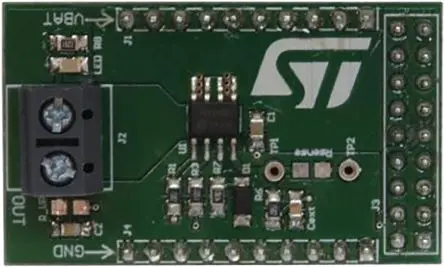

STMicroelectronics VN7050AS Entwicklungskit, VN7050AS Evaluierungsboard, für STMicroelectronics VIPower M0-7-Technologie

Die Platine STMicroelectronics EV-VN7050AS bietet eine einfache Möglichkeit, die Technologie STMicroelectronics VIPower M0-7 an das vorhandene System anzuschließen. Er wird vormontiert mit VN7050AS-Hochspannungstreiber geliefert. Der VN7050AS ist ein einkanaliger High-Side-Treiber, der mit der von ST entwickelten VIPower-Technologie hergestellt und in einem SO-8-Gehäuse untergebracht ist. Das Gerät wurde entwickelt, um geerdete 12-V-Kfz-Lasten über eine 3-V- und 5-V-CMOS-kompatible Schnittstelle zu betreiben und Schutz und Diagnose zu bieten. Das Gerät integriert auch Advanced Protective Functions wie Laststrombegrenzung, Überlast-Wirkmanagement durch Leistungsbegrenzung und Übertemperaturabschaltung.Die maximale transiente Versorgungsspannung beträgt 40 V. Der Betriebsspannungsbereich beträgt 4 bis 28 V. Der typische Widerstand im eingeschalteten Zustand beträgt 50 mΩ Die typische Strombegrenzung beträgt 30 A. Der maximale Standby-Strom beträgt 0,5 μA
