STMicroelectronics TN5015H-6G Entwicklungsbausatz Spannungsregler, Evaluierungsplatine Energieverwaltung, für Testen von

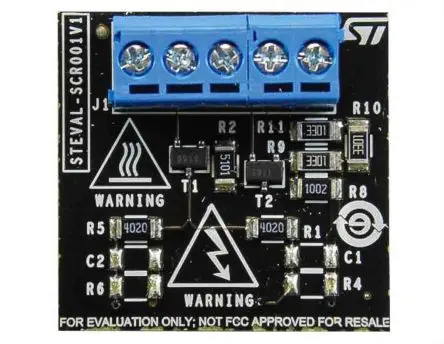

Die STEVAL-SCR001V1 ist eine kostengünstige Evaluierungsplatine zum Testen von ST-Einschaltstrombegrenzungslösungen. Basierend auf einem analogen Steuerschaltkreis mit nur diskreten Komponenten bietet er eine kompakte und zuverlässige Alternative zu Relais zur Umgehung von Einschaltstrombegrenzungswiderständen in Stromwandlern. Der Treiberschaltkreis ist selbstsynchronisiert mit der AC-Leitung. Im gepulsten Modus ermöglicht er einen niedrigen Gate-Ansteuerungsverbrauch und keine SCR-Rückverluste. Darüber hinaus bietet die 50 mA SCR TN5015H-6G eine bessere Immunität gegen schnelle elektrische Transienten (EFT). Die Stromversorgung des Stromkreises kann aus einer Sekundärwicklung eines PFC oder einer Hilfsstromversorgung zum Antrieb des Transistors und zur Versorgung der System-MCU erstellt werden. Diese Platine ist nicht einstellbar, wenn 12-V-ungeregelte Stromversorgung zur Verfügung steht und nur 5 Drähte angeschlossen werden müssen, und kann einfach auf vorhandenen PFC- oder Flyback-Wandlern implementiert werden. Er ist für Anwendungen mit Peak Current bis zu 5 A (bei 60 °C Umgebungstemperatur) geeignet
