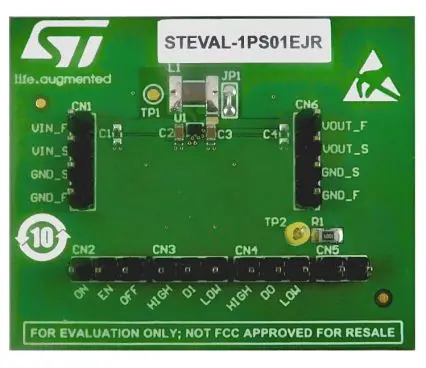

STMicroelectronics ST1PS01 Evaluierungsplatine, ST1PS01EJR 400 mA Nano-Quiescent Synchron-Abwärtswandler Abwärtswandler

Die Evaluierungsplatine STEVAL-1PS01EJR verfügt über den miniaturisierten synchronen Abwärtswandler ST1PS01 im Nano-Ruhezustand, der für Anwendungen entwickelt wurde, bei denen hoher Wirkungsgrad, Leiterplattengröße und -stärke Schlüsselfaktoren sind. Der Wandler kann bis zu 400 mA Ausgangsstrom mit einer Eingangsspannung von 1,8 V bis 5,5 V liefern Die Ausgangsspannung kann über zwei digitale Steuereingänge dynamisch von 1,8 V bis 3,3 V eingestellt werden. Der ST1PS01 kann mit nur einer 2,2-μH-Induktivität und zwei kleinen Kondensatoren eine sehr hohe Umwandlungseffizienz erreichen. Die Advanced Design Schaltung minimiert Ruhestrom.
