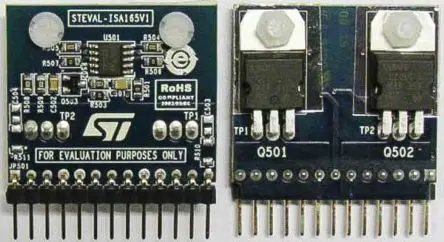

STMicroelectronics SRK2001 Entwicklungsbausatz Spannungsregler, Evaluierungsplatine Energieverwaltung, für

Die STEVAL-ISA165V1 ist eine Produkt-Evaluierungsplatine, die die Leistung des synchronen Gleichrichter-Controllers SRK2001 demonstriert. Der SRK2001 realisiert ein Steuerungsverfahren zur sekundärseitigen Synchrongleichrichtung in LLC Resonanzwandlern, unter Verwendung eines Transformators mit einer Zentralabgriff-Sekundärwicklung zur Vollweg-Gleichrichtung. Er bietet zwei Hochstrom-Gate-Drive-Ausgänge (zum Ansteuern von N-Kanal-Leistungs-MOSFETs). Jeder Gate-Treiber wird separat gesteuert, und eine Verriegelungslogik-Schaltung verhindert, dass die beiden synchronen Gleichrichter-(SR)-MOSFETs gleichzeitig leiten. Der Gerätebetrieb basiert auf Adaptive Algorithmen für das Ein- und Ausschalten von SR MOSFETs. Bei schnellen Lastübergängen oder bei Überresonanzbetrieb wird ein weiterer Abschaltmechanismus bereitgestellt, der auf einem ZCD_OFF-Komparator basiert, der den Gate-Ansteuerungsstromkreis für sehr schnelles MOSFET-Ausschalten auslöst.
