STMicroelectronics LSM6DSM LSM6DSM Adapterboard, Adapterplatine Entwicklungstool Sensor für Hauptplatine

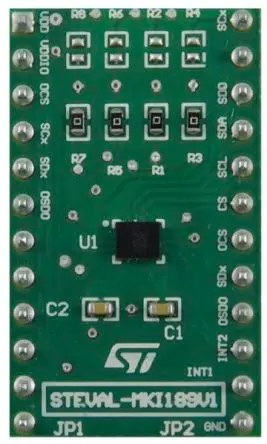

Die STEVAL-MKI189V1 ist eine Adapterplatine, die die Evaluierung von MEMS-Geräten in der Produktfamilie LSM6DSM erleichtert. Die Platine bietet eine effektive Lösung für schnelles System-Prototyping und Geräteevaluierung direkt in der eigenen Anwendung des Benutzers. Der STEVAL-MKI189V1 kann an eine DIL 24-Standardbuchse angeschlossen werden. Der Adapter bietet den vollständigen LSM6DSM-Pin-Out und wird mit den erforderlichen Entkopplungskondensatoren auf der VDD-Stromversorgungsleitung betriebsbereit geliefert. Dieser Adapter wird von den Hauptplatinen STEVAL-MKI109V2 und STEVAL-MKI109V3 unterstützt, die einen leistungsstarken 32-Bit-Mikrocontroller enthalten, der als Brücke zwischen dem Sensor und einem PC fungiert, auf dem die herunterladbare grafische Benutzeroberfläche (Unico GUI) oder spezielle Software-Routinen für kundenspezifische Anwendungen verwendet werden können.Vollständige LSM6DSM-Pinbelegung für eine DIL 24-Standardbuchse Vollständig kompatibel mit STEVAL-MKI109V3-Hauptplatinen Ändern Sie einige Widerstandseinstellungen, um sie auch mit der Hauptplatine STEVAL-MKI109V2 kompatibel zu machen
