STMicroelectronics LED-Treiber LED-Treiberevaluierungskit Evaluierungskit zum Einsatz mit LED-Treiber, STEVAL, LED1202

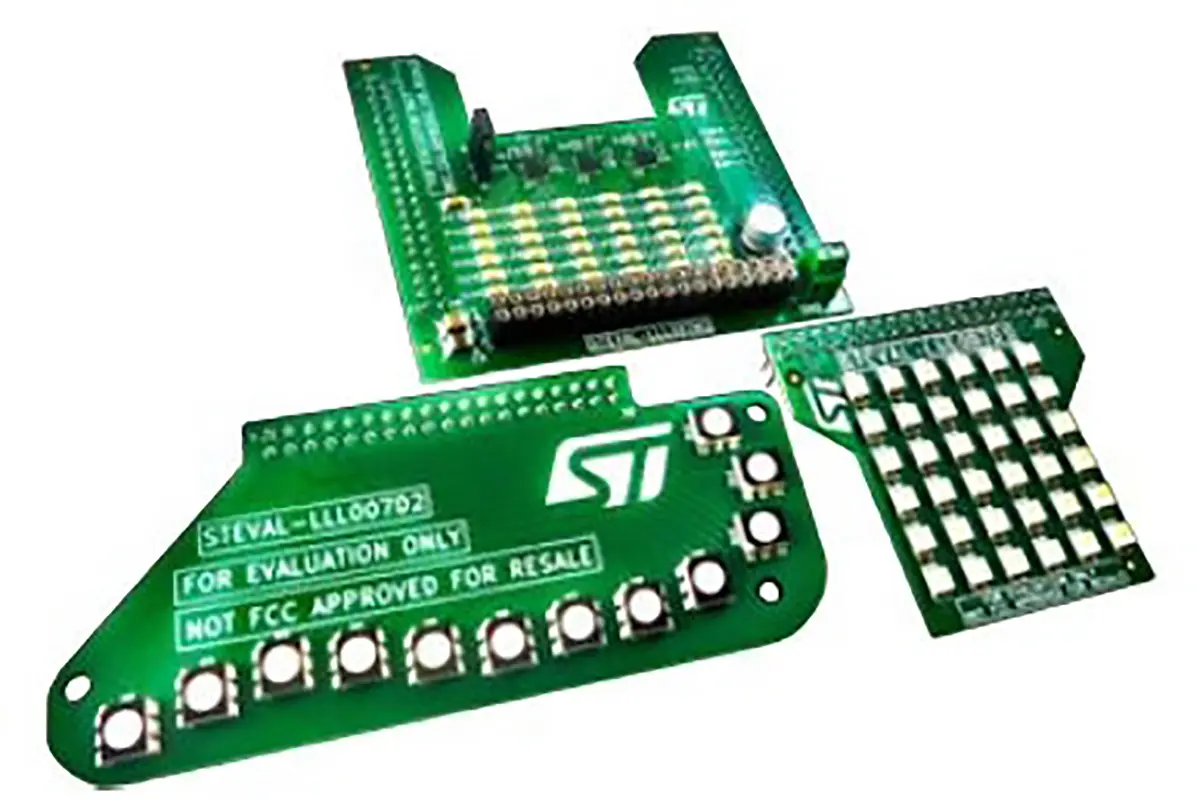

Das Kit STEVAL-LLL007V1 besteht aus der STEVAL-LLL007M1-Hauptplatine und den STEVAL-LLL007D1- und STEVAL-LLL007D2-Platinen. O helfen Ihnen bei der Evaluierung aller Funktionen des LED1202-Treibers, Sie können die Hauptplatine mit einer Nucleo-L073RZ-Entwicklungsplattform verbinden, auf der die STSW-LLL007FW-Firmware ausgeführt wird, die mit vorkonfigurierten zufälligen und Wellenmustern für den Einsatz im eigenständigen Modus geliefert wird. Sie können sogar Ihre eigenen Mustersequenzen entwickeln, indem Sie die Nucleo-Plattform mit einem PC verbinden, auf dem ein dediziertes GUI-Programm ausgeführt wird, das Ihnen auch Zugriff auf alle LED-Treibereinstellungen bietet. Um die maximale Leuchtkraft zu erreichen, müssen Sie die STEVAL-LLL007D1-Platine und die STEVAL-LLL007D2-Platine über den J13-Steckverbinder auf der STEVAL-LLL007M1-Platine mit einer externen Stromquelle versorgen.
