STMicroelectronics Entwicklungskit analog, Operationsverstärker, X-Nucleo Erweiterungs-Leiterplatte

Analogfunktion = Operationsverstärker
Kit-Klassifizierung = Erweiterungs-Leiterplatte
Vorgestelltes Gerät = TSZ124
Kit-Name = X-Nucleo

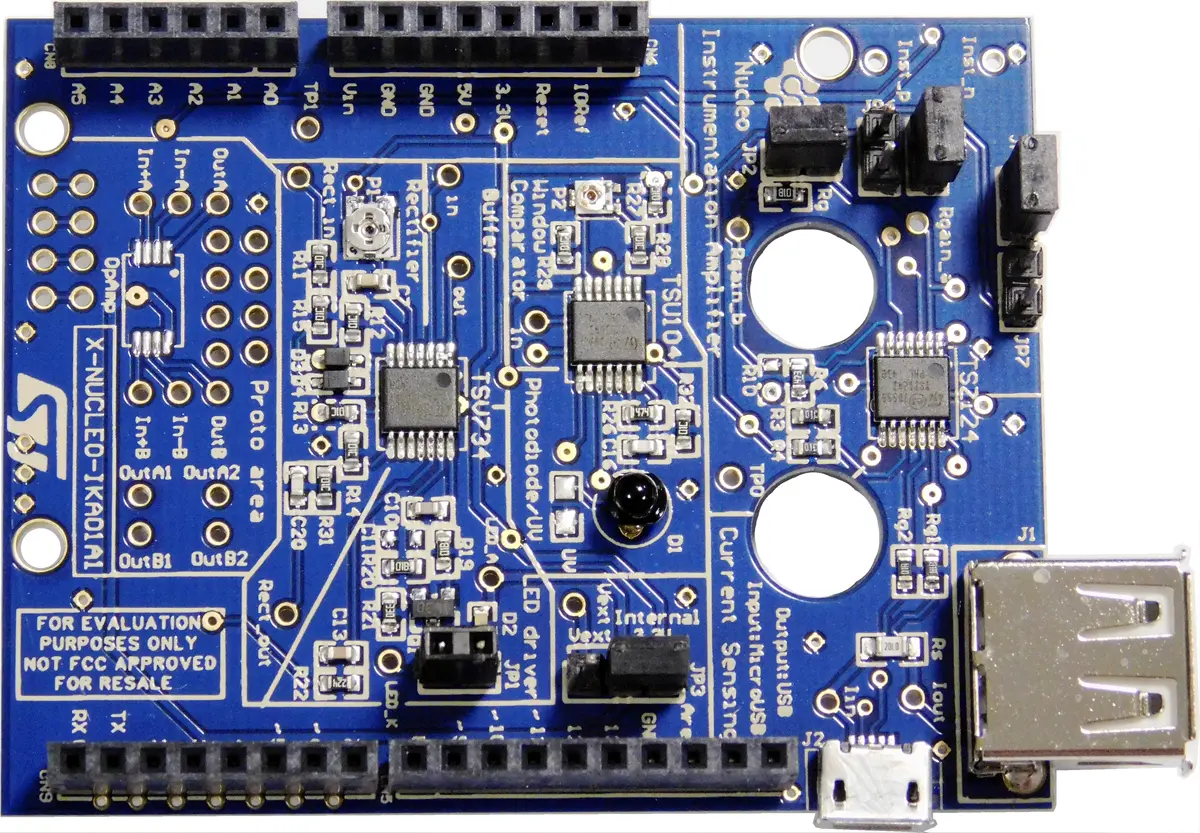

X-NUCLEO-IKA01A1, Multifunktions-Erweiterungsplatine, basierend auf Operationsverstärkern für STM32 Nucleo. Die X-NUCLEO-IKA01A1 ist eine Multifunktions-Erweiterungsplatine basierend auf dem 5 V STMicroelectronics TSZ124-Operationsverstärker mit hoher Genauigkeit, Nulldrift und besonders geringer Leistungsaufnahme. Ein günstiger, einfach zu verwendender Präzisions-Operationsverstärker für STM32 Nucleo-Entwicklungsplatineprojekte. Die Platinensteckverbinder sind kompatibel mit den Arduino UNO R3-Steckverbindern. Diese Eigenschaften bieten ein ideales, analoges Frontend (AFE) durch die Aufbereitung von Signalen für Sensorschnittstellen und batteriebetriebene, tragbare Anwendungen. Die Stromerkennungskonfiguration ermöglicht Anwendungsmessungen mit einem Micro-USB-Anschluss. Der TSZ124-Operationsverstärker verfügt über hohe Genauigkeit und Stabilität für eine Instrumentierungsverstärkerstruktur. Die Erweiterungsplatine enthält außerdem einen TSU104-Nanopower-Operationsverstärker und einen TSV734-Micropower-Operationsverstärker für mobile Anwendungen. Sieben vordefinierte Konfigurationen: Instrumentierungsverstärkerstruktur Stromerfassung mit oder ohne USB Fotodiode/UV-Stromerfassung Puffer Vollweggleichrichter Konstantstrom-LED-Treiber Fensterkomparator Versuchsaufbaubereich ist erhältlich Kompatibel mit STM32 Nucleo-Entwicklungsplatinen Umfassende kostenlose Entwicklungs-Firmware-Bibliothek (X-CUBE-ANALOG1) Stromversorgung über die Arduino UNO-Steckverbinder
