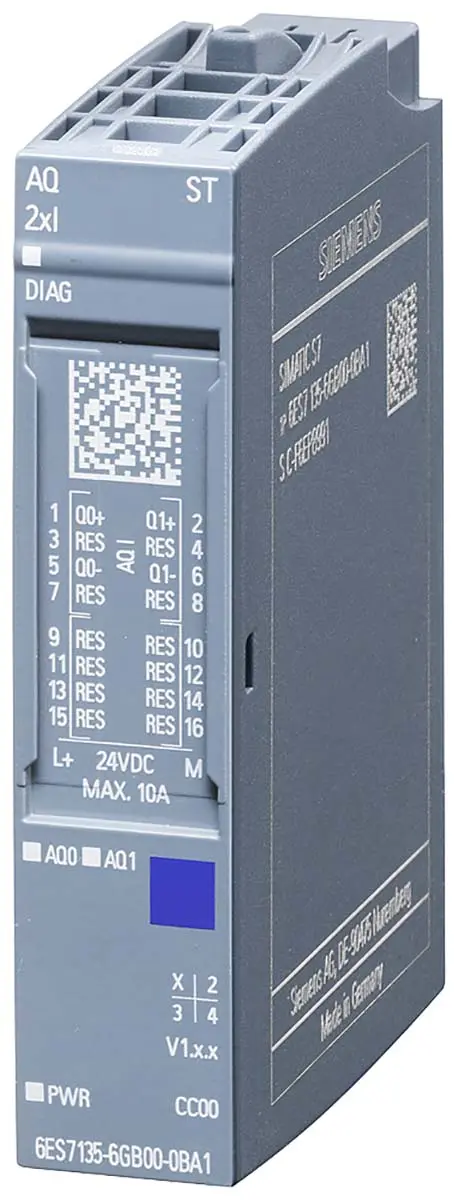

Siemens SIMATIC ET 200SP Analoges Ausgangsmodul / 2 x Analog Ausgang 110 mA

Das Siemens 6ES7135-6GB00-0BA1 ist ein analoges Ausgangsmodul der Serie SIMATIC ET 200SP mit zwei Stromausgängen. Es gibt analoge Signale im Bereich von 0/4–20 mA oder –20 … +20 mA aus und erreicht eine Auflösung von 16 Bit. Das Modul arbeitet mit einer Zykluszeit von 1 ms für beide Kanäle und bietet dadurch eine stabile Signalbereitstellung auch bei schnellen Regelvorgängen.

Die Kanäle sind elektrisch vom Rückwandbus getrennt und überwachen Zustände wie Drahtbruch, Unter- oder Überlauf sowie die Versorgungsspannung. Diagnosedaten werden direkt über das Prozessabbild oder über LED-Anzeigen ausgegeben. Der zulässige Bürdenwiderstand liegt bei bis zu 500 Ω, der Linearitätsfehler bei maximal 0,03 %.

Das Modul ist für BaseUnits vom Typ A0 oder A1 vorgesehen und wird über die Rückwandversorgung des ET 200SP-Systems gespeist. Es wird in Anwendungen eingesetzt, in denen analoge Stromsignale an Stellglieder, Regler oder Messverstärker ausgegeben werden müssen. Die galvanische Trennung schützt dabei sowohl Signal- als auch Steuerseite vor gegenseitiger Beeinflussung.

Produktvorteile

• Zwei analoge Stromausgänge mit 16-Bit-Auflösung
• Linearitätsfehler unter 0,03 % für hohe Signaltreue
• Zykluszeit von nur 1 ms für dynamische Prozesse
• Integrierte Moduldiagnose (Versorgung, Drahtbruch, Überlauf/Unterlauf)
• Kompakte 15-mm-Bauform für platzsparende Montage
• Weitbereichsversorgung (19,2 – 28,8 V DC)
• Galvanische Trennung zwischen Bus und Elektronik

Kompatibilität

• Passende BaseUnits: Typ A0 und A1
• Verwendbare Farbkennzeichnung: CC00
• Softwareintegration:
• STEP 7 (TIA Portal) ab V13 SP1
• STEP 7 Classic ab V5.5 SP3
• Kommunikation: über PROFINET (GSDML V2.3) oder PROFIBUS (GSD Rev. 5)
