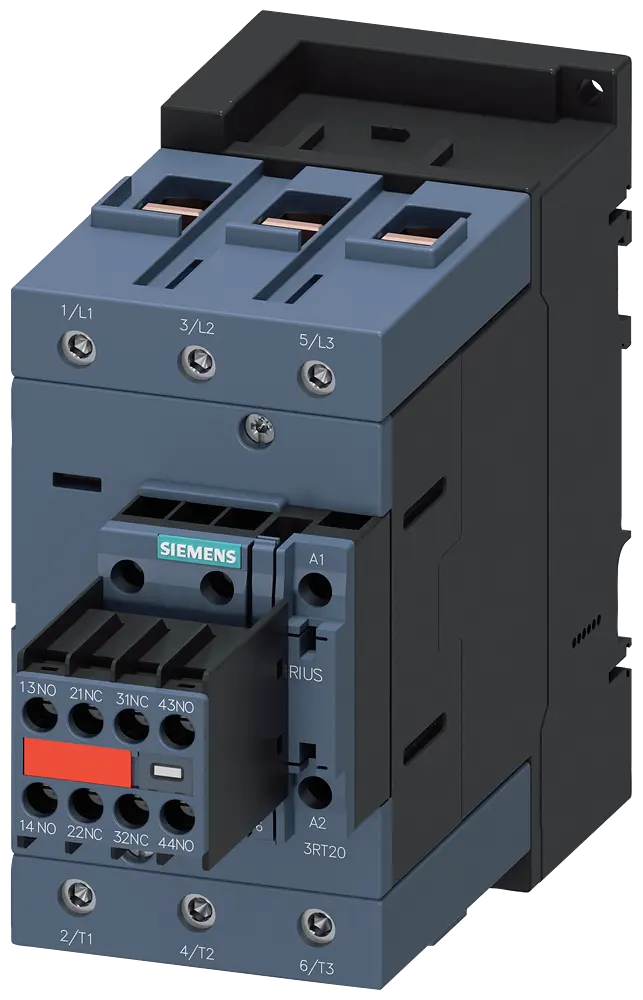

Leistungsschütz 3RT2047-1CL24-3MA0

Das Siemens 3RT2047-1CL24-3MA0 ist ein Leistungsschütz der Baugröße S3 aus dem SIRIUS-Systembaukasten. Es ist für das Schalten von Motoren (Gebrauchskategorie AC-3/AC-3e) bis zu einer Leistung von 55 kW bei 400 V ausgelegt. Dieses spezielle Modell zeichnet sich durch einen fest montierten Hilfsschalterblock aus, was es ideal für sicherheitsgerichtete Anwendungen macht. Dank der integrierten Varistor-Beschaltung ist die Spule bereits gegen Spannungsspitzen geschützt.

Produktvorteile

• Hohe Schaltleistung: Mit einem Bemessungsbetriebsstrom von 110 A (bei AC-3, 400 V) ist das Schütz für anspruchsvolle Industrieantriebe ausgelegt.
• Sicherheit integriert: Der fest montierte Hilfsschalter (2 Schließer + 2 Öffner) erfüllt die Anforderungen für zwangsgeführte Kontakte, was für Sicherheitssteuerungen essenziell ist.
• Integrierter Schutz: Durch den werkseitig eingebauten Varistor werden Überspannungen beim Abschalten der Spule direkt gedämpft, was die umliegende Elektronik schützt.
• Flexibler Steuereingang: Die Weitbereichsspule ermöglicht den Betrieb sowohl mit AC (50/60 Hz) als auch mit DC im Bereich von 21 bis 28 V, was die Lagerhaltung vereinfacht.
• Langlebigkeit: Ausgelegt für bis zu 10 Millionen mechanische Schaltspiele und eine hohe elektrische Lebensdauer.
• Einfache Montage: Das Gerät kann auf Standard-Hutschiene (35 mm oder 75 mm) aufgeschnappt oder direkt auf eine Montageplatte geschraubt werden.

Anwendungsbereich

• Motorsteuerung: Direktstart von leistungsstarken Drehstrommotoren bis 55 kW.
• Anlagenbau: Einsatz in Hauptstromkreisen von Produktionsmaschinen und Förderanlagen.
• Sicherheitsschaltungen: Überwachung von Zuständen durch die zwangsgeführten Hilfskontakte.

FAQ

Wo kann man das Siemens 3RT2047-1CL24-3MA0 kaufen?

Dieses Produkt ist direkt online über SPAREPARTSNOW oder auf Anfrage beim Kundenservice erhältlich.

Was bedeutet die Baugröße S3?

Die Baugröße S3 definiert die mechanischen Abmessungen (Breite 70 mm) und die Leistungsklasse innerhalb des Siemens SIRIUS-Systems. Sie ist für höhere Ströme ausgelegt als die kleineren Baugrößen S00, S0 oder S2.

Sind die Hilfsschalter erweiterbar?

Da es sich um die Ausführung mit fest montiertem Hilfsschalterblock handelt, sind die frontseitigen Hilfskontakte nicht abnehmbar. Dies dient der Manipulationssicherheit in sicherheitsrelevanten Steuerungen.

Kann das Schütz bei extremen Temperaturen betrieben werden?

Ja, der zulässige Umgebungstemperaturbereich im Betrieb liegt zwischen -25 °C und +60 °C.

Welche Anschlusstechnik wird verwendet?

Das Schütz verfügt über Schraubanschlüsse sowohl für den Hauptstromkreis als auch für den Hilfs- und Steuerstromkreis, was eine sichere Kontaktierung auch bei großen Leitungsquerschnitten ermöglicht.
