6GK7242-5DX30-0XE0

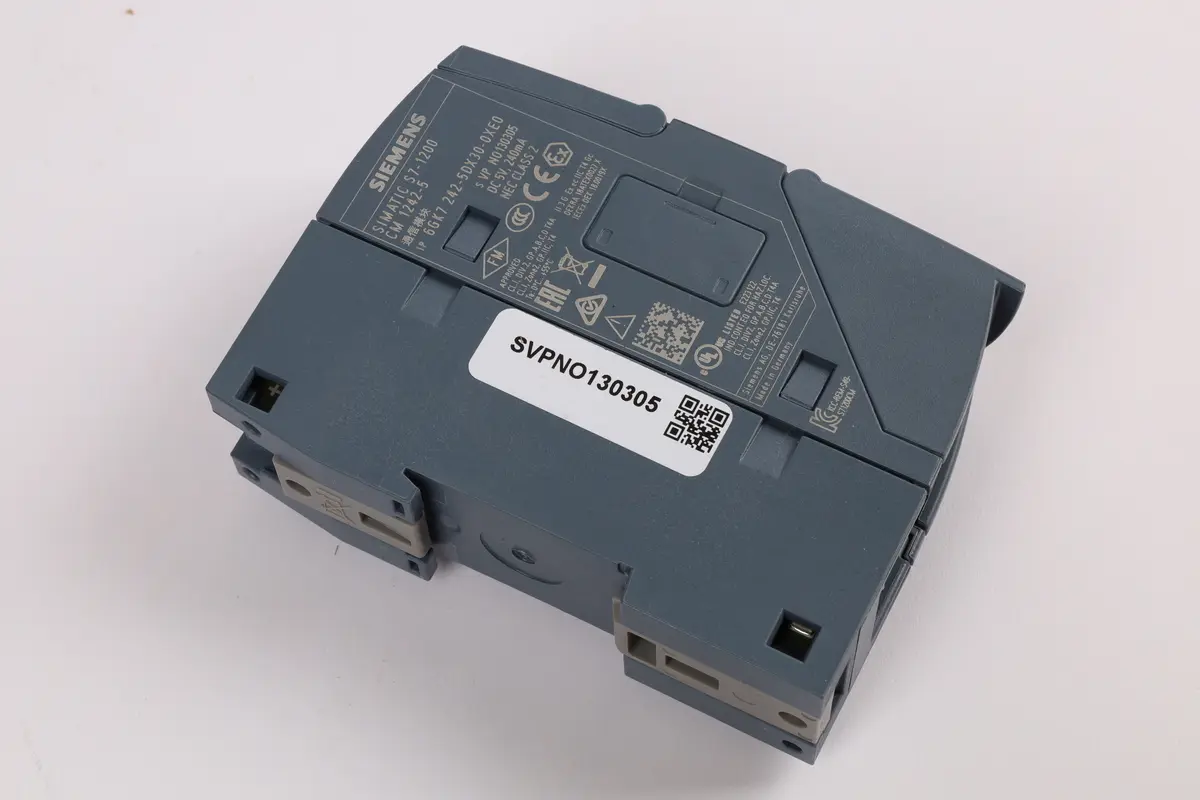

Das Siemens SIMATIC NET CM 1242-5 (6GK7242-5DX30-0XE0) ist ein kompaktes Kommunikationsmodul, das speziell für den Anschluss einer SIMATIC S7-1200 Steuerung an ein PROFIBUS-Netzwerk als DP-Slave-Baugruppe entwickelt wurde. Das intelligente Erweiterungsmodul ermöglicht die reibungslose Datenübertragung zwischen der S7-1200 und übergeordneten PROFIBUS-DP-Master-Systemen. Dank des standardisierten Aufbaus lässt sich das Modul unkompliziert per internem Rückwandbus an die CPU anreihen und über das TIA Portal projektieren.

Produktvorteile

• Das Modul ermöglicht eine flexible Datenübertragungsrate von 9,6 kbit/s bis hin zu schnellen 12 Mbit/s am PROFIBUS.
• Die Versorgung erfolgt materialschonend und unkompliziert direkt mit 5 V DC über den integrierten Rückwandbus der S7-1200-Zentrale.
• Mit einer typischen Verlustleistung von nur 0,75 W arbeitet die Elektronikbaugruppe äußerst energieeffizient und reduziert die Wärmeentwicklung im Schaltschrank.
• Das kompakte Gehäuse (Schutzart IP20) ist für die direkte Montage auf Standard-Hutschienen (35 mm) ausgelegt.

Anwendungsbereiche

• Das Kommunikationsmodul wird ideal eingesetzt, um eine dezentrale SIMATIC S7-1200 Steuerung als funktionsbereiten Slave in ein bestehendes PROFIBUS-Automatisierungsnetzwerk einzubinden.
• Es eignet sich hervorragend für den zuverlässigen Einsatz im Maschinen- und Anlagenbau bei Umgebungstemperaturen von -20 °C bis +60 °C (bei horizontalem Einbau).
• Dank weltweiter Schiffbau-Zulassungen (wie LRS, DNV, ABS) ist das System optimal für den Einsatz in maritimen Anwendungen und Offshore-Bereichen qualifiziert.

FAQs

Wo kann man das Produkt kaufen? Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Welcher physikalische Anschluss wird für die PROFIBUS-Leitung verwendet? Das Modul stellt an der Schnittstelle 1 eine standardisierte 9-polige Sub-D-Buchse (RS485) für den Netzwerkanschluss bereit.

Wie viele CM 1242-5 Module können maximal an eine S7-1200 CPU angeschlossen werden? Pro CPU-Zentralbaugruppe können für erweiterte Kommunikationsaufgaben maximal bis zu 3 Kommunikationsmodule (CM) linksbündig angereiht werden.

Welche Abmessungen hat das Kommunikationsmodul? Das Modul weist eine kompakte Schaltschrank-Bauform mit den Abmessungen 30 x 100 x 75 mm (B x H x T) auf.
