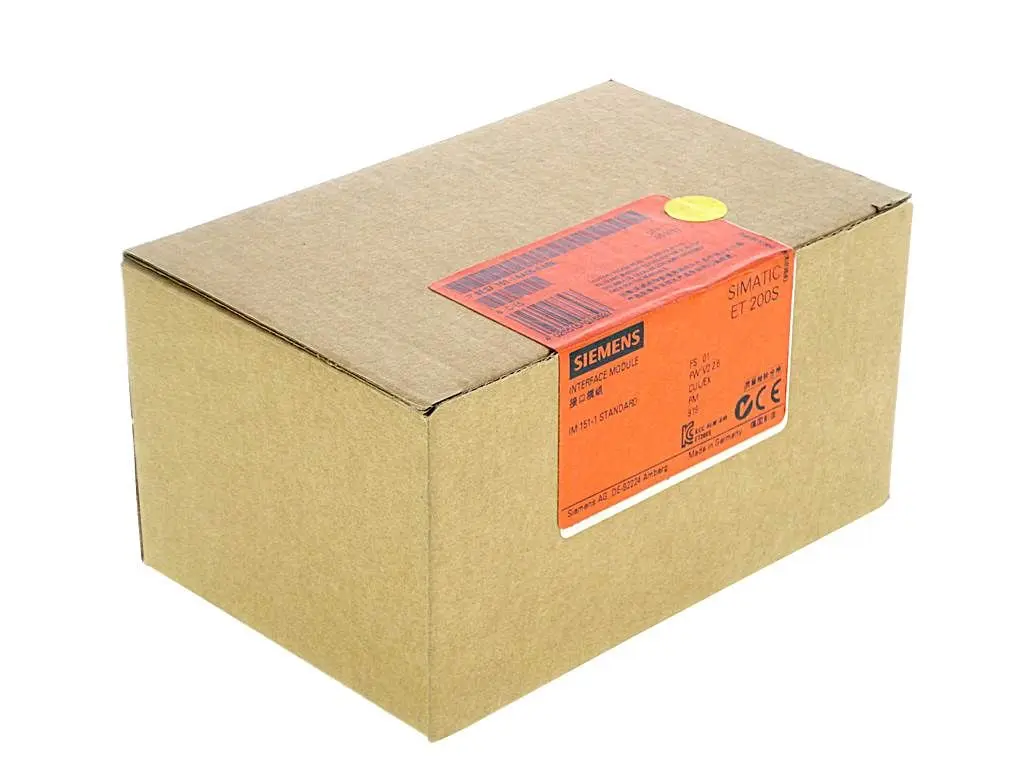

6ES7151-1AA05-0AB0

Das Siemens SIMATIC DP Interface-Modul IM 151-1 Standard (Artikelnummer: 6ES7151-1AA05-0AB0) dient als zentrale Schnittstelle für das dezentrale Peripheriesystem ET 200S. Das Modul verbindet die Peripheriestation prozesssicher mit dem PROFIBUS DP Feldbus und übernimmt den eigenständigen Datenaustausch mit der übergeordneten Steuerung. Mit einem großzügigen Datenvolumen von je 244 Byte für Ein- und Ausgänge können bis zu 63 Peripheriemodule flexibel an einer Station betrieben werden. Geliefert wird die Baugruppe inklusive eines Abschlussmoduls, um den internen Rückwandbus der ET 200S Station normgerecht zu terminieren.

Produktvorteile

• Ein hohes Adressvolumen von je 244 Byte für Eingänge und Ausgänge ermöglicht den Aufbau umfangreicher dezentraler Stationen.
• Die hohe Kapazität erlaubt den direkten Anschluss von bis zu 63 Peripheriemodulen über eine maximale Stationsbreite von 2 Metern.
• Volle Kompatibilität mit den Protokollstandards PROFIBUS-DP V0 und V1 sichert eine nahtlose Integration in bestehende Steuerungsnetzwerke.
• Eine integrierte Netzausfallüberbrückung von 20 ms schützt die Station effektiv vor kurzzeitigen Spannungseinbrüchen im Versorgungsnetz.

Anwendungsbereiche

• Das Interface-Modul wird primär im industriellen Schaltschrankbau zur dezentralen Erfassung von Sensor- und Aktorsignalen via PROFIBUS eingesetzt.
• In weitläufigen Produktionsanlagen und im Maschinenbau dient es als zuverlässiges Bindeglied zwischen Feldgeräten und der zentralen SPS-Steuerung.
• Das System eignet sich ideal für taktsynchrone Anwendungen, bei denen eine exakt zeitgleich synchronisierte Signalverarbeitung bis zur Klemme gefordert ist.
• Als offiziell gelistetes Siemens-Ersatzteil ist das Modul perfekt für die schnelle Wartung und den Eins-zu-eins-Austausch in bestehenden ET 200S Altanlagen optimiert.

FAQs

Wo kann man das Produkt kaufen? Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Welche Übertragungsgeschwindigkeiten unterstützt das Modul maximal über den Feldbus? Das IM 151-1 Standard unterstützt automatische Baudratenerkennungen und erreicht eine maximale Übertragungsgeschwindigkeit von bis zu 12 Mbit/s.

Über welchen physikalischen Anschluss wird der PROFIBUS DP an das Modul angebunden? Der Busanschluss erfolgt standardmäßig über eine integrierte, 9-polige Sub-D Buchse an der Vorderseite des Gehäuses.

Verfügt das Modul über Diagnose-LEDs zur schnellen Fehlerlokalisierung vor Ort? Ja, das Modul besitzt drei gut sichtbare LEDs: Eine rote LED für Busfehler (BF), eine rote LED für Sammelfehler (SF) sowie eine grüne LED (ON) zur Überwachung der 24 V-Spannungsversorgung.
