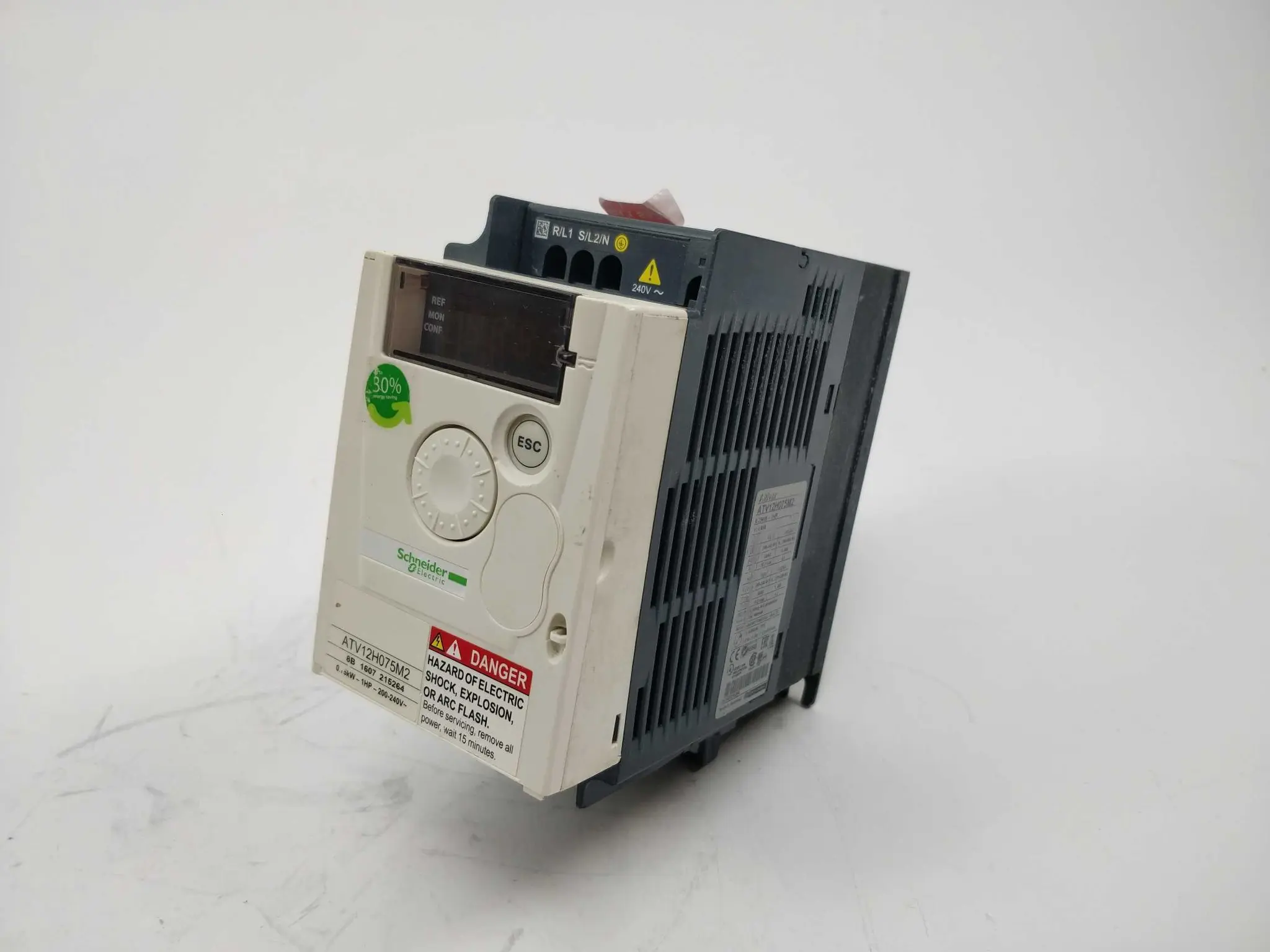

Schneider Electric ATV12H075M2

Der Altivar 12 (ATV12H075M2) ist ein kompakter und leistungsstarker Frequenzumrichter, der speziell für die Steuerung von Drehstrom-Asynchronmotoren in einfachen Maschinen entwickelt wurde. Das Gerät wird einphasig (200–240 V) gespeist und bietet eine Ausgangsleistung von 0,75 kW (1 HP). Dank seines integrierten EMV-Filters und der Unterstützung des Modbus-Protokolls ist er sofort einsatzbereit für die moderne Anlagenkommunikation. Seine Stärke liegt in der Kombination aus einfachster Inbetriebnahme („Plug-and-Drive“) und robuster Bauweise für den Schaltschrankeinbau.

Produktvorteile

• Plug-and-Drive: Voreingestellt für Standardanwendungen, was eine sofortige Inbetriebnahme ohne komplexe Konfiguration ermöglicht.
• Kompakte Abmessungen: Mit einer Breite von nur 72 mm spart der Umrichter wertvollen Platz auf der Hutschiene im Schaltschrank.
• Integrierter EMV-Filter: Reduziert hochfrequente Störungen und erfüllt die Anforderungen für den Einsatz in Industrie- und Wohnbereichen (Kategorie C1).
• Vielseitige E/As: Verfügt über 4 diskrete Eingänge, 2 diskrete Ausgänge (davon 1 Relais), 1 Analogeingang und 1 Analogausgang.
• Robustes Design: Die Leiterplatten sind beschichtet, was den Schutz in aggressiven Umgebungen erhöht. Das Gerät arbeitet zuverlässig bis zu einer Umgebungstemperatur von 50 °C ohne Lastminderung.
• Kommunikationsstark: Standardmäßig integrierte Modbus-Schnittstelle (RJ45) für die einfache Anbindung an Steuerungen.

Anwendungsbereich

• Fördertechnik: Steuerung von kleinen Transportbändern und Rollenbahnen.
• Verpackungsmaschinen: Präzise Geschwindigkeitsanpassung in Abfüll- und Etikettieranlagen.
• Pumpen & Lüfter: Effiziente Druck- und Durchflussregelung in der Gebäudetechnik.
• Gewerbliche Maschinen: Einsatz in Teigknetmaschinen, Waschmaschinen oder Fitnessgeräten.

FAQ

Wo kann man den Altivar 12 (ATV12H075M2) kaufen?

Dieses Gerät ist direkt online über SPAREPARTSNOW oder auf Anfrage erhältlich.

Welchen Ausgangsstrom liefert der Umrichter?

Der Nennausgangsstrom beträgt 4,2 A. Kurzzeitig ist ein maximaler Übergangsstrom von 6,3 A (für 60 Sekunden) möglich.

Kann der Umrichter ohne Spannung konfiguriert werden?

Ja, mithilfe des optionalen „Multi-Loader“-Tools kann die Konfiguration auf das Gerät übertragen werden, während es sich noch in der Originalverpackung befindet.

Welches Motorkabel wird empfohlen?

Um die EMV-Richtlinien einzuhalten, sollten abgeschirmte Motorkabel verwendet werden. Die maximale Länge beträgt hierfür 5 Meter (für Kategorie C1) bzw. 10 Meter (Kategorie C2).

Ist eine Bremsfunktion integriert?

Der Umrichter verfügt über ein dynamisches Bremsschaltschema, das durch das Aufbringen eines Gleichstroms (DC-Bremsung) ein schnelles Anhalten des Motors ermöglicht.
