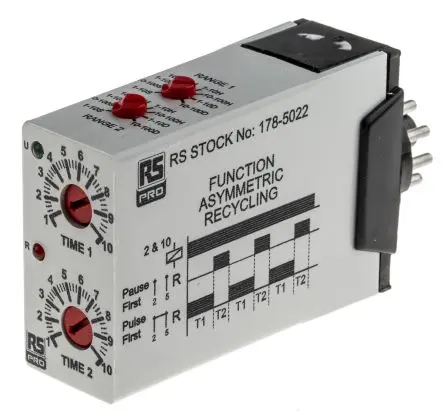

RS PRO UNI Zeitrelais 12 to 250 V dc 12V ac, 240 V ac, 0.1 s to 100 Days, 11 Kont. 2, 2-poliger Umschalter

Ein 11-poliger Stecker in asymmetrischem DPCO-zyklischen Zeitgeber. Ein Wahlschalter ist vorhanden, um acht verschiedene Zeitbereiche von 1 s bis 100 Tage unabhängig auf T1 und T2 auszuwählen. Die Feinzeitauswahl auf einem ausgewählten Bereich wird dann über die zwei Prozentpotenziometer erreicht. Eine grüne Versorgung an der LED ist zusammen mit einer roten LED zur Anzeige des Status des Relaisausgangs vorgesehen. Alle Stiftdetails und die Funktionsinformationen sind auf den Seiten des Gehäuses deutlich gekennzeichnet. Pause zuerst - Die Zeitsteuerung wird durch Versorgung an den Stiften 2 und 10 ausgelöst. Die Zeitsteuerung beginnt, Relaiskontakte zu erregen und dann die Zeit, um Relaiskontakte zu stromlos zu machen. Dieser Zyklus wird fortgesetzt, solange die Versorgung angeschlossen ist. Der Zeitraum bei der Aktivierung und Deaktivierung (T1 und T2) ist unabhängig wählbar. Wenn die Versorgung zu einem beliebigen Zeitpunkt innerhalb des Zyklus entfernt wird, wird die verbleibende Zeit unterbrochen und wenn die Relaiskontakte aktiviert sind, werden sie abgeschaltet. Impuls zuerst - Genau wie oben, aber eine spannungsfreie Verbindung muss extern über die Stifte 2 und 5 angebracht werden. Beim Anschluss der Versorgung an die Stifte 2 und 10 werden die Relaiskontakte sofort aktiviert und dann Zeit zum Abschalten.
