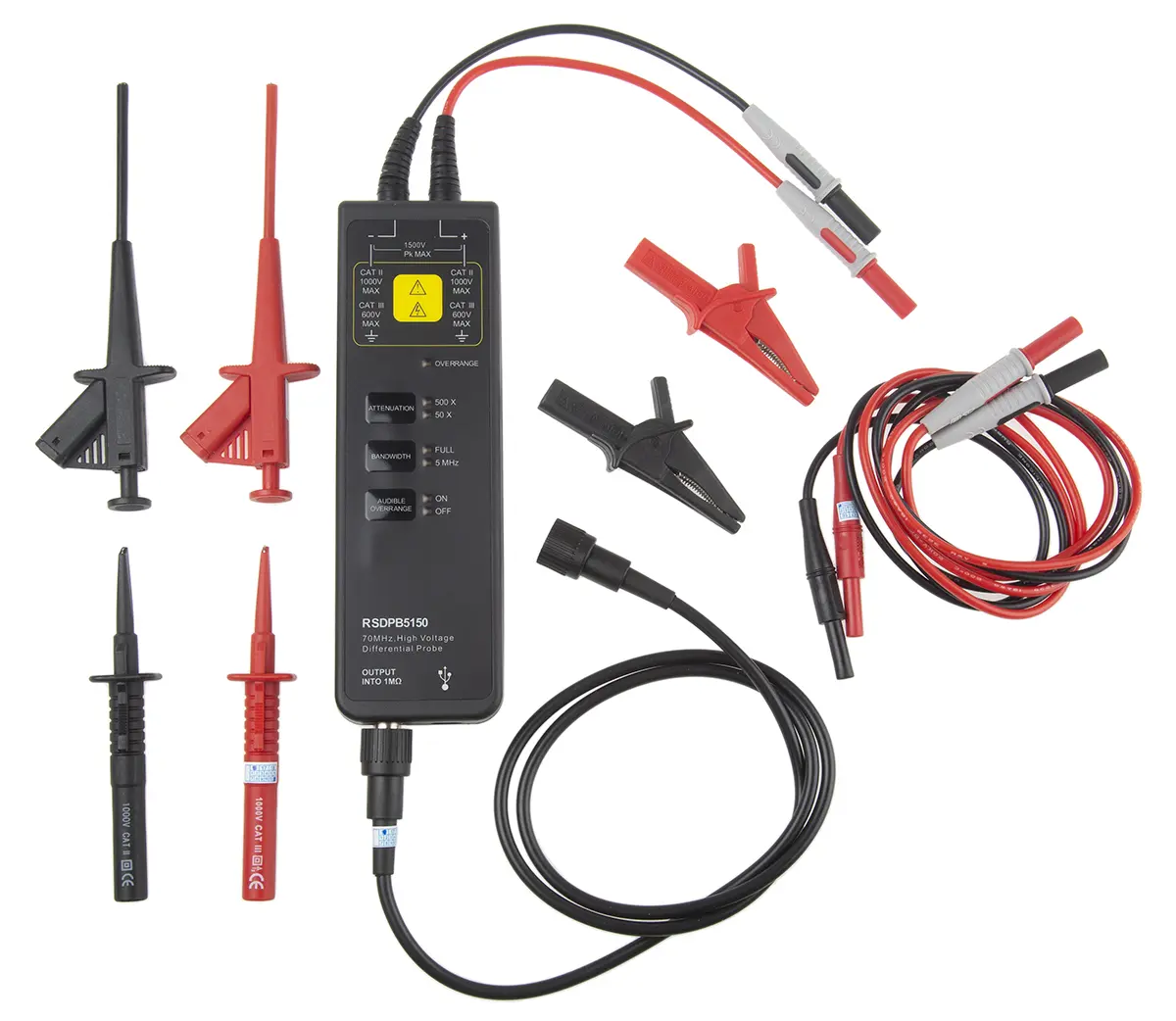

RS PRO RSDPB5150 Oszilloskoptastkopf Differenzial 70 MHz 1.5 kV BNC

RS Pro Differenzial-Tastkopf - RSDPBDer RS Pro RSDPB5150 ist ein Hochspannungs-Differenzial-Tastkopf, ein hochwertiges Gerät zur Messung von Differenzialsignalen. Sie arbeiten mit einem herkömmlichen Oszilloskop, um Signalformen anzuzeigen, indem sie die Spannungsdifferenz zwischen zwei Punkten messen, um ein deutlich saubereres Signal zu erzeugen.Warum benötigen Sie eine Differenzialsonde?Konstrukteure wenden sich häufig an Differenzial-Tastköpfe, da sie im Hinblick auf Genauigkeit und Benutzerfreundlichkeit Vorteile gegenüber einseitigen Tastköpfen bieten. Differenzial-Tastköpfe können eine hohe Gleichtaktunterdrückung beibehalten, indem sie das gemeinsame Rauschen entfernen. Das echte Differenzialrauschen wird extrahiert, sodass Sie ein genaueres Signal auf dem Oszilloskopbildschirm sehen können.Auch bekannt als:OszilloskoptastkopfHauptvorteile• Hochspannungs-Differenzial-Tastkopf • Hohe Gleichtaktunterdrückung • Die Sondenbelastung wird erheblich reduziert • Höhere Bandbreite • Kein Masseprellen • Genaue Messung • Einfach zu bedienenTechnische Daten• Bandbreite DC-70 MHz • Anstiegszeit ≤5 ns • Gleichspannungsgenauigkeit ±2 % • Dämpfungsverhältnis: 50 x 500 x • Maximale differenzielle Prüfspannung (DC + Peak AC) 50 x 150 V, 500 x 1500 V • Maximale Eingangsgleichtaktspannung (Spannung zu Erde V eff) 600 V CATIII, 1000 V CATIII • Eingangsimpedanz einseitig auf Masse 5 MΩ, zwei Eingänge 10 MΩ • Eingangskapazität einseitig auf Masse <4 pF, zwei Eingänge <2 pF • CMRR: DC >80 dB; 100 kHz >60 dB; 1 MHz >50 dB • Ausbreitungsverzögerung: 18 ns ± 1 ns • Bandbreitenbegrenzung ≥ -3 dB bei 5 MHz • Differenz-Überspannungserkennung Stufe 50 X: ≥150 V, 500 X: ≥1500 V • Überlastungsanzeige (rote Leuchte) • Überlastalarm • Automatische Speicherung • Offset-Einstellfunktion • Last 1 MΩ abschließen • Netzteil USB 5 V/1 A-Adapter • Abmessungen des Sondengehäuses: 195 x 65 x 28 mm • Tastkopf-Körpergewicht: Ca. 188 g.AnwendungenPotentia
