Rohde & Schwarz Spektrumanalysator-Zubehör, Nahfeldsondensatz für RTO-Oszilloskop von R&S

Das Rohde & Schwarz R&S®HZ-15 ist ein hochpräzises, passives Nahfeldsondenset, das speziell für die Lokalisierung und Analyse von elektromagnetischen Störquellen (EMI/EMV) auf Leiterplatten, Bauteilen und Versorgungsstrukturen entwickelt wurde. Das System eignet sich hervorragend zur Unterstützung von Entwicklern bei der EMV-Fehlersuche, um kritische Frequenzen zu untersuchen, gezielte Gegenmaßnahmen zu ergreifen und sogar Immunitätsmessungen durchzuführen. Die Sonden sind passiv ausgelegt und können flexibel an den 50-Ω-Eingang von Oszilloskopen (wie den R&S®RTO- oder R&S®RTE-Baureihen), Spektrumanalysatoren oder Testempfängern angeschlossen werden.

Produktvorteile

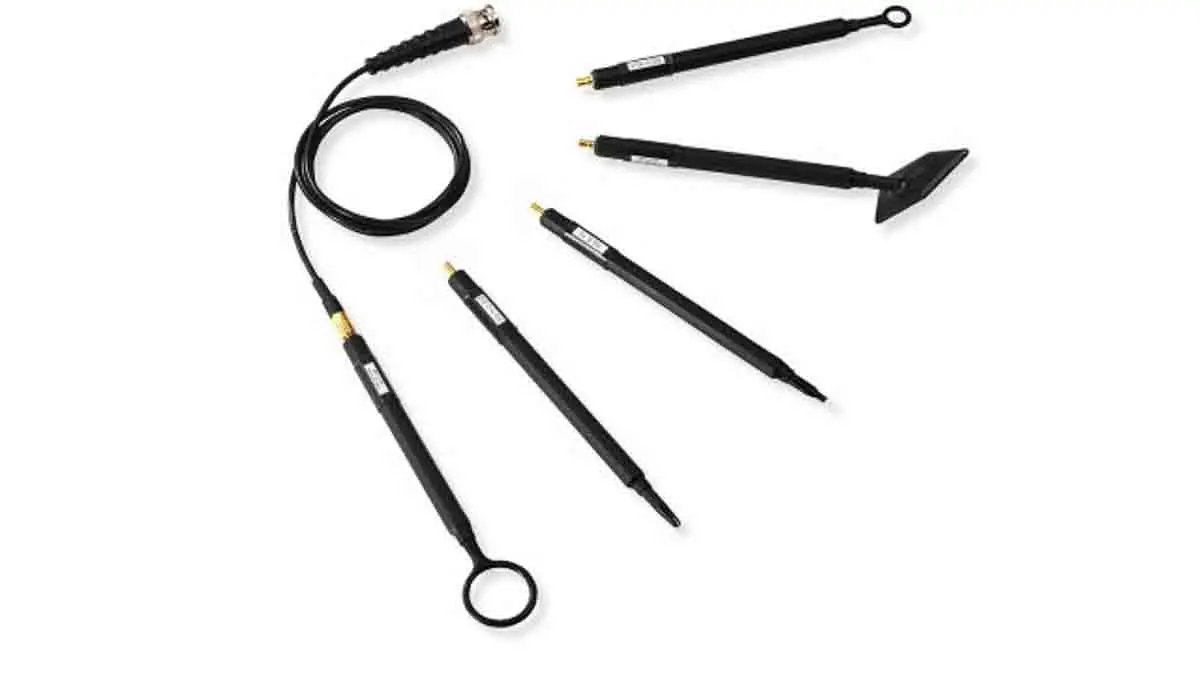

• Vollständiges Diagnose-Set: Das HZ-15-Set enthält fünf Sonden – zwei E-Feld-Sonden (elektrisch) und drei H-Feld-Sonden (magnetisch) – für eine umfassende Charakterisierung von Störfeldern.
• Präzise Nahfeldauflösung: Ermöglicht durch extrem feine Sondenspitzen die gezielte Selektion und Messung einzelner Leiterbahnen mit einer Breite von bis zu 0,2 mm.
• Integrierter elektrischer Schutz: Die H-Feld-Sonden besitzen speziell abgeschirmte Sondenköpfe, was Fehlmessungen durch elektrische Felder minimiert und eine exakte Bestimmung der Magnetfeldorientierung erlaubt.
• Optionale Signalverstärkung: Zusammen mit dem R&S®HZ-16 Vorverstärker (20 dB Verstärkung) können selbst extrem schwache Hochfrequenzsignale im Bereich bis zu 3 GHz präzise detektiert und ausgewertet werden.

Anwendungsbereiche

• EMV-Fehlersuche in der Entwicklung (Pre-Compliance): Schnelle Analyse von Baugruppen direkt auf dem Labortisch vor dem Gang ins EMV-Testzentrum.
• Fehlerlokalisierung auf Platinen: Auffinden von HF-Lecks an Gehäuseschlitzen, Steckverbindern, IC-Pins, Kondensatorzuleitungen und Leiterbahnen.
• Störfestigkeitsuntersuchungen (Immunity Testing): Lokales Einspeisen von HF-Feldern über die Sonden, um empfindliche Bereiche einer Schaltung gezielt zu identifizieren.

FAQs

Wo kann man das Produkt kaufen? Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Welchen Frequenzbereich deckt das Sondenset R&S®HZ-15 ab? Das Sonden-Set deckt einen Frequenzbereich von 30 MHz bis 3 GHz ab.

Welches Zubehör ist im Lieferumfang des Sets enthalten? Die Sonden werden in einem robusten Kunststoffkoffer geliefert. Im Lieferumfang ist standardmäßig ein 1 Meter langes HF-Kabel mit BNC-Stecker (männlich) und SMB-Buchse (weiblich) für den direkten Geräteanschluss enthalten.
