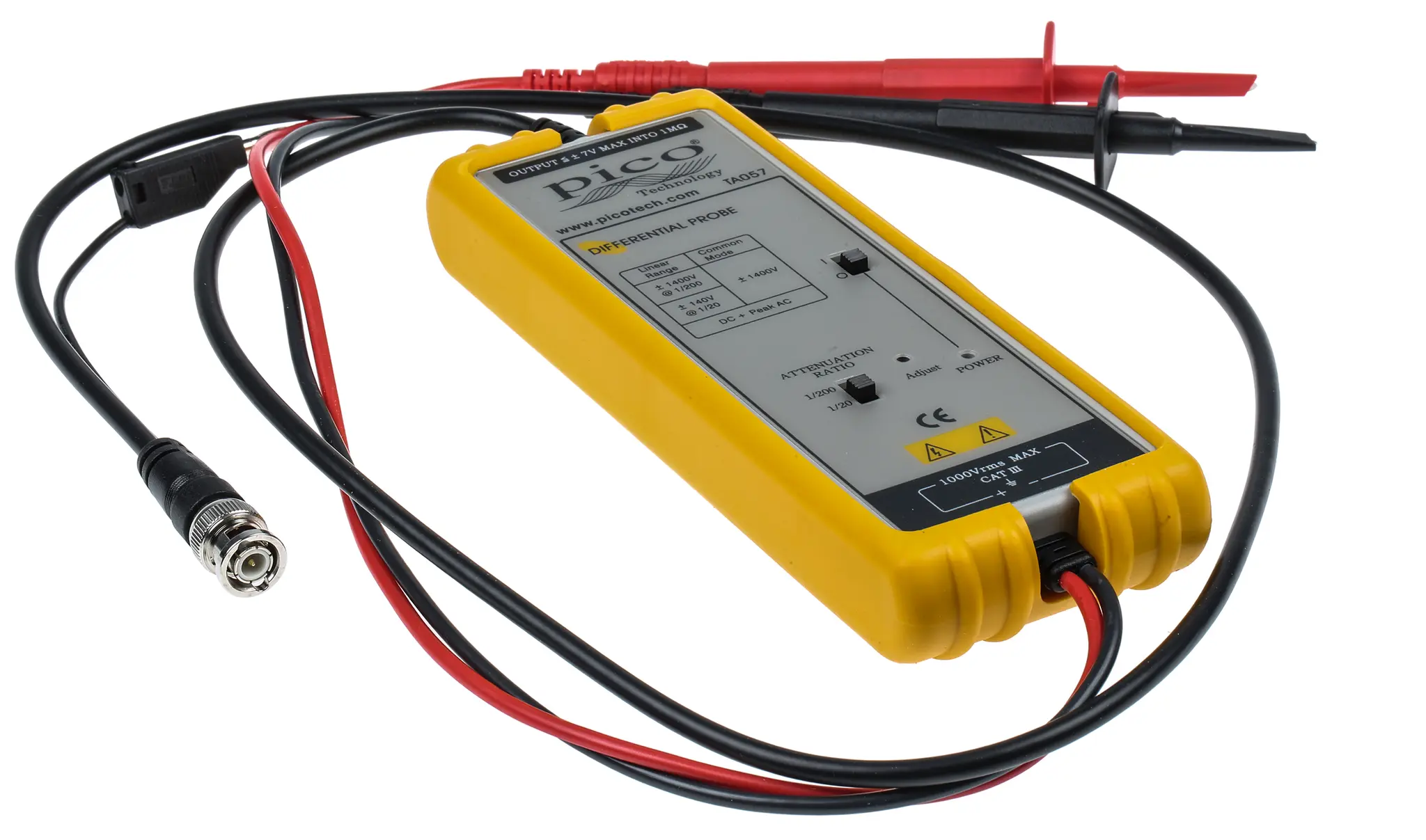

Pico Technology Oszilloskoptastkopf Differenzial, Aktiv 25 MHz 1 kV BNC

Oszilloskoptastkopf Pico TechnologyDie Pico Technology TA057 Oszilloskoptastkopf ist eine aktive Differenzialsonde, geeignet für Hochspannungs-Gleichtaktspannungsmessanwendungen bis ±1400 V. Er kann mit einer Signalgeschwindigkeit von bis zu 25 MHz verwendet werden. Diese Differenzialsonde erweitert die Funktionalität von Standard-Oszilloskopen mit einseitigem Eingang, um eine sichere und genaue Methode zur Durchführung von Hochspannungs-Differenzmessungen zu ermöglichen.Eigenschaften und VorteileBandbreite ist DC bis 25 MHz (-3 dB) Das Dämpfungsverhältnis beträgt 20:1/200:1 Genauigkeit beträgt ±2 % Die Eingangsimpedanz beträgt 4 MOhm ll5,5 pF auf jeder Seite zur Erde Der Differenzialbereich beträgt ±140 V (DC + Peak AC) oder 140 V eff bei 20:1 Die maximale Differenz beträgt ±1400 V (DC + Peak AC) oder 1000 V RMS bei 200:1 Gleichtaktbereich: ±700 V (DC + Peak AC) oder 500 V eff (10:1 und 100:1) Die absolute maximale Spannung beträgt ±1400 V (DC + Peak AC) oder 1000 V eff CAT III Bei 20:1 und 200:1 Die Schwingung beträgt ±7 V in 50-Kohm-Last Offset (typisch) beträgt< ±5 mV Rauschen (typisch) ist 0,7 mVRMS Die Quellimpedanz beträgt 1 Ohm bei 1 kHz und 8 Ohm bei 1 MHz CMRR (typisch) ist 80 dB bei 50 Hz und 60 dB bei 20 kHz Umgebungstemperaturbereich zwischen -10 °C und +40 °C. Anforderung an die Stromversorgung: 4 x AA-Zelle oder 6 V dc / 60 mA Netzadapter oder geregelter 9 V dc / 40 mA NetzadapterAnwendungenSichere Messung im Stromkreis Erfassung von symmetrischen Differenzialsignalen mit niedriger Geschwindigkeit in seriellen Kommunikationsbussen Transienten in Schaltnetzteilen, Wechselrichtern und Motorantrieben, elektronischen Vorschaltgeräten und CRT-Displays Signale im MilliV-Bereich von Sensoren und anderen MessgerätenZertifizierungenIEC-1010.1 IEC-1010.2-031 CAT III Verschmutzungsgrad 2
