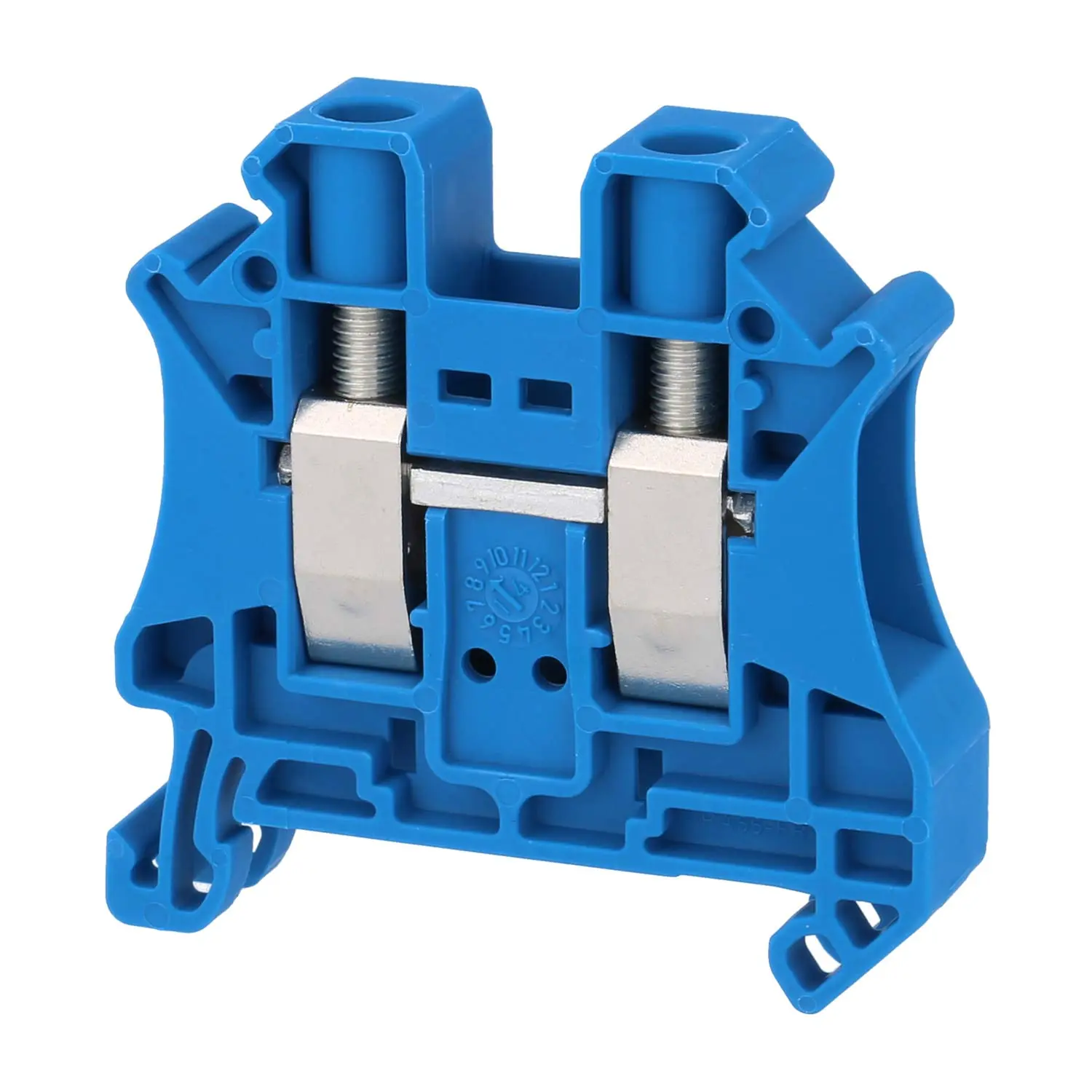

3044188 Phoenix Contact Durchgangsklemme UT 10 BU Schraubanschluss Nennspannung 1000V

Name: 3044188 Phoenix Contact Durchgangsklemme UT 10 BU Schraubanschluss Nennspannung 1000V
Brand: Phoenix Contact

Hersteller Artikel-Nr.: 3044188

Produkt-Nr.: P-CG74S4

Technische Daten

3044188 PHOENIX CONTACT Durchgangsklemme UT 10 BU Schraubanschluss Nennspannung 1000V:

Typ:	Durchgangsklemme
Serie:	UT 10 BU
Anschlusstechnik:	Schraubanschluss
Montageart:	NS 35/7,5, NS 35/15
Anzahl der Anschlüsse:	2
Anzahl der Etagen:	1
Rastmaß:	2,2mm
Lehrdorn:	A6
Nennspannung:	Spannung: 1000V
Nennstrom:	76A
Belastungsstrom:	76A bei 16mm²
Bemessungsstoßspannung:	8kV
Verschmutzungsgrad:	3
Überspannungskategorie:	III
Querschnitt mm²:	Nennquerschnitt: 0,5mm² - 16mm² starr: 0,5mm² - 16mm² flexibel: 0,5mm² - 16mm² Aderendhülse ohne Kunststoffhülse: 0,5mm² - 10mm² Aderendhülse mit Kunststoffhülse: 0,5mm² - 10mm² mit TWIN-Aderendhülse: 0,5mm² - 6mm²
Querschnitt AWG:	Nennquerschnitt: AWG20 - AWG6 starr: AWG20 - AWG6 flexibel: AWG20 - AWG6 Aderendhülse ohne Kunststoffhülse: AWG20 - AWG8 Aderendhülse mit Kunststoffhülse: AWG20 - AWG8
Maße:	Länge: 47,7mm Breite: 10,2mm Höhe: 46,9mm Höhe mit NS35/15: 55,0mm Höhe mit NS35/7,5: 47,5mm
Schraubengewinde:	M4
Anzugsdrehmoment:	1,5Nm - 1,8Nm
Abisolierlänge:	10,0mm
Werkstoff:	Isolierstoff: Polyamid (PA)
Farbe:	Farbton: blau
Zulassungen / Normen:	Brandverhalten nach UL: V2 nach UL94
Merkmale:	- Anschluss gemäß Norm IEC 60947-7-1.
Übereinstimmende Angaben:	Schraubanschlussklemmen
