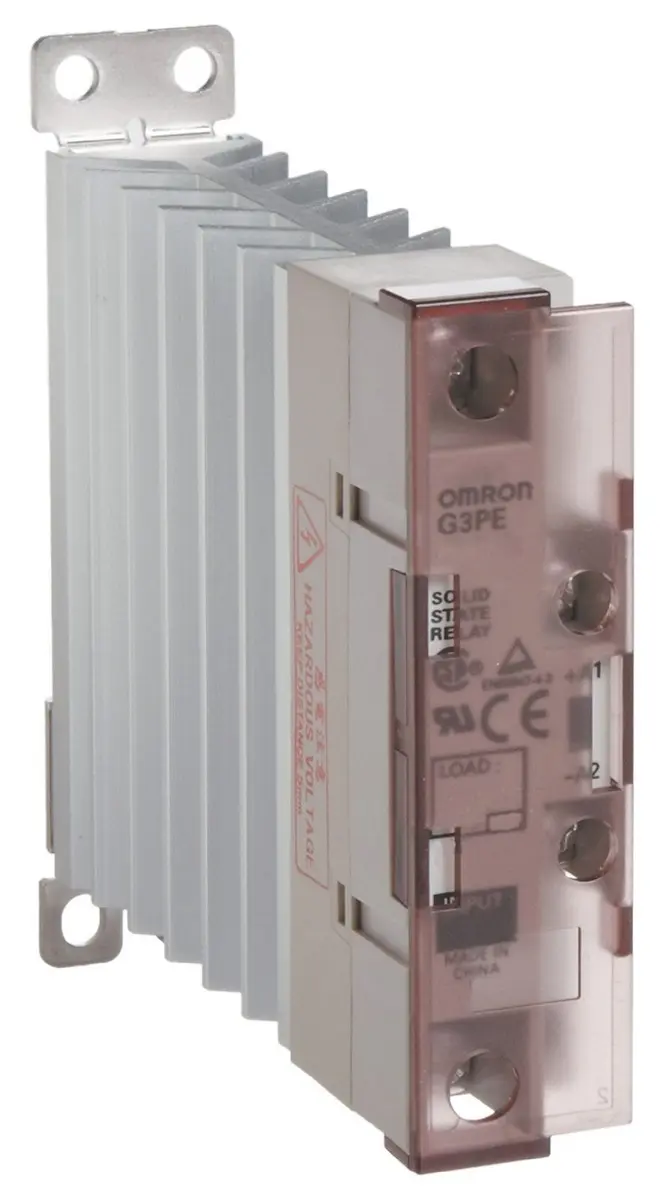

Omron G3PE DIN-Schienen Halbleiterrelais mit Nulldurchgang, 1-poliger Schließer 528 V ac / 25 A

Laststrom max. = 25 A
Montage Typ = DIN-Schienen
Lastspannung max. = 528 V ac
Lastspannung min. = 180 V ac
Steuerspannung min. = 9,6 V dc
Schalttyp = Nulldurchgang
Steuerspannungsbereich = 9,6 → 30 V dc
Laststrom min. = 0,1 A
Anzahl der Pole = 1
Anschluss Typ = Schraubbefestigung
Ausgangsschaltung = Phototriac-Kupplung
Relaistyp = Halbleiterausgang
Serie = G3PEV ac
Abmessungen = 22.5 x 100 x 100mm
Betriebstemperatur min. = -30°C

G3PE-525B DC12-24 SSR – Kompaktes 1-phasiges Halbleiterrelais. Die Serie G3PE SSR – Halbleiterrelais hat eine schlanke, kompakte Bauweise mit Kühlkörpern. Halbleiterschütze für einphasige Heizgeräte, verringerter Montageaufwand sowie erhältlich für DIN-Schienenmontage oder Schraubmontage. RoHS-konform mit Überspannungsschutz. Eigenschaften und Vorteile von G3PE-525B DC12-24 Kompakte SSR – Halbleiterrelais. • 1-phasig. • Phototriac-Kupplung. • Gelbe Anzeige. • Nenneingangsspannung: 12 bis 24 V dc • Nulldurchgangsfunktion. • Anwendbare Last 25 A, 200 bis 480 V ac. (je nach Umgebungstemperatur). • Integrierter Kühlkörper. SSR – Halbleiterrelais Eingangsnennleistung bei 25 °C. • Betriebsspannungsbereich: 9,6 bis 30 V dc. • Nenneingangsstrom: 7 mA max. • Anzugsspannung: 9,6 V dc max. • Abfallspannung: 1 V dc max. SSR – Halbleiterrelais, Ausgang. • Nennlastspannung: 200 bis 480 V ac, 50/60 Hz. • Lastspannungsbereich von 180 bis 528 V ac, 50/60 Hz. • Anwendbarer Laststrom 0,1 bis 25 A bei 40°C. (je nach Umgebungstemperatur). • Einschaltstrom 220 A, 60 Hz, 1 Zyklus. • Ohmsche Last 10 kW bei 400 V ac. Zusätzliche Merkmale des kompakten dreiphasigen SSR G3PE-525B DC12-24 – Halbleiterrelais. • Reaktionszeit: 1 ms max. • Auslösezeit: 1/2 Stromquellenlastzyklus + 1 ms max. • Ausgang EIN Spannungsabfall 1,8 V (RMS) max. • Leckstrom 20 mA max. bei 480 V ac. • Vibrationsfestigkeit: 10 bis 55 bis 10 Hz, 0,375 mm Einzelamplitude, 0,75 mm zwei Amplituden – montie
