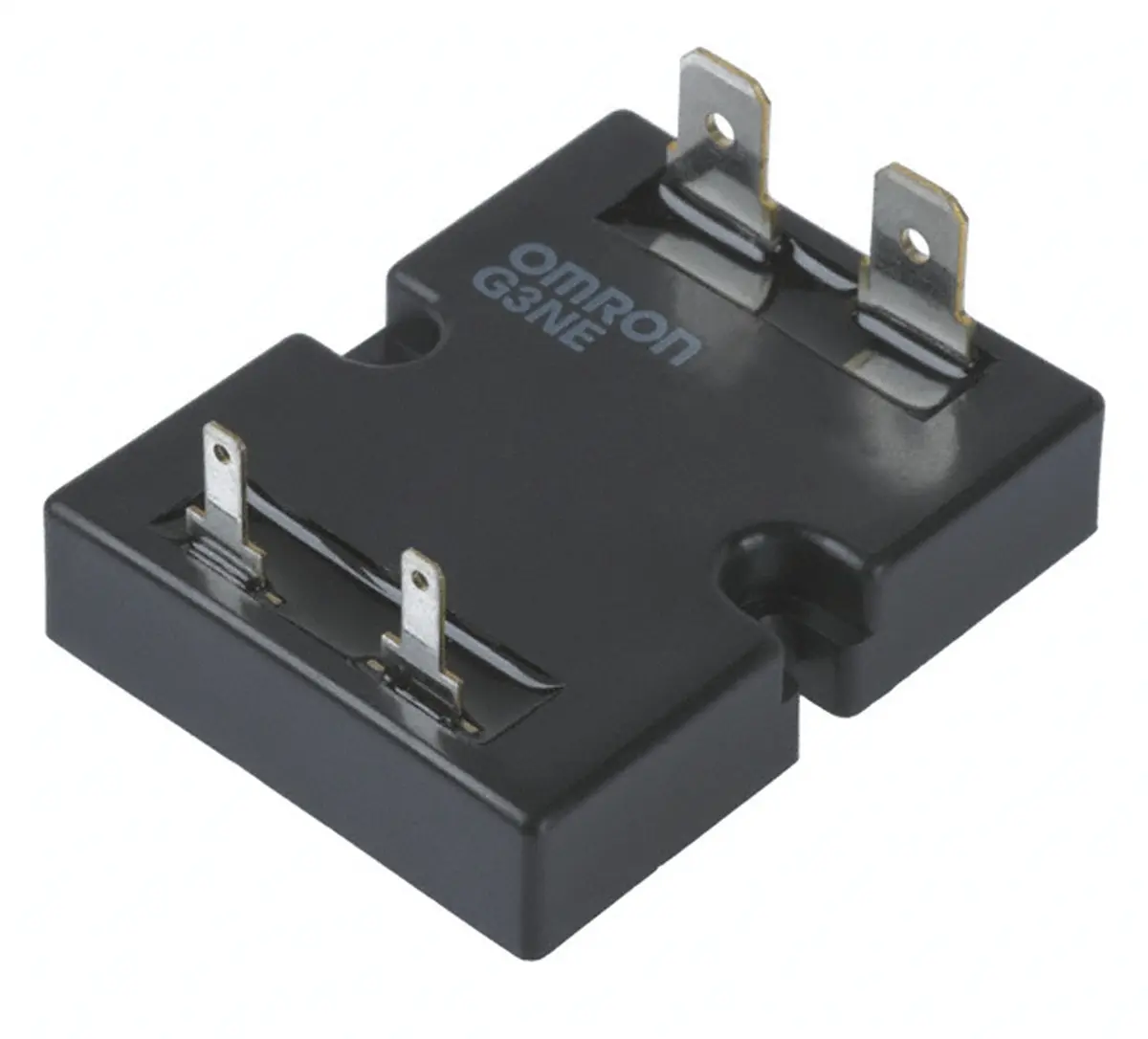

Omron G3NE Schraubanschlussklemme Halbleiterausgang 264 V ac 28.8V dc / 20 A

G3NE-220T-US DC24 SSR – Halbleiterrelais. Kompakte preiswerte Serie von Halbleiterrelais mit Schaltung und einer Vielzahl von Lastspannungen 75 bis 264 V ac. Aluminium-Leiterplatten- und Stromversorgungselemente. Integrierter Varistor nimmt externe Stromstöße auf. Schnellverbindung 110 Eingangsklemmen, 250 Ausgangsanschlüsse. Eigenschaften und Vorteile von G3NE-220T-US DC24 Kompakte SSR – Halbleiterrelais. • Phototriac • Nulldurchgangsfunktion • Keine Anzeige. • Nennausgangslast 20 A bei 100 bis 240 V ac. • Nenneingangsspannung: 24 V dc. (abhängig von der Umgebungstemperatur). • SSR – Halbleiterrelais Eingangsnennleistung bei 25 °C Umgebungstemperatur. • Betriebsspannung: 19,2 bis 28,8 V dc. • Anzugsspannung: 19,2 V dc max. • Abfallspannung: 1 V dc min. • Eingangsimpedanz mit Nulldurchgangsfunktion: 1,6 kΩ ±20 % SSR – Halbleiterrelais, Ausgang. • Nennlastspannung: 100 bis 240 V ac. • Lastspannungsbereich: 75 bis 264 V ac • Laststrom mit Kühlkörper 0,1 bis 20 A bei 40 °C. (bei Verwendung eines dediziertem Kühlkörpers oder einer dedizierten Abstrahlungsplatte). • Laststrom ohne Kühlkörper 0,1 bis 5 A bei 40 °C. • Einschaltstrom: 220 A (60 Hz, 1 Zyklus). (Relais Laststrom ist abhängig von der Umgebungstemperatur) Zusätzliche Merkmale des kompakten SSR G3NE-220T-US DC24 – Halbleiterrelais. • Betriebs- und Auslösezeit halber Laststromquellenzyklus + 1 ms max. • Ausgang EIN Spannungsabfall 1,6 V (RMS) max. • Leckstrom 2 mA max. bei 100 V ac, 5 mA max. bei 200 V ac. • Vibrationsfestigkeit bis zur Zerstörung – 10 bis 55 bis 10 Hz, 0,75 mm einfache Amplitude. • Stoßfestigkeit bis zur Zerstörung: 1000 m/s². • Betriebstemperatur: –30 °C bis 80 °C • SSR – Halbleiterrelais, Gewicht 37 g. Befestigungsplatte für SSR der Serie G3NE – Halbleiterrelais. • Teilenummer R99-12, Best.-Nr. (8278478) 8278478. One-Touch-Befestigungsplatte. Was bedeutet Nulldurchgangsfunktion bei SSR in Halbleiterrelais? Die Nulldurchgangsfunktion ermöglicht, dass das Relais eingeschaltet wird, wenn das AC-N
