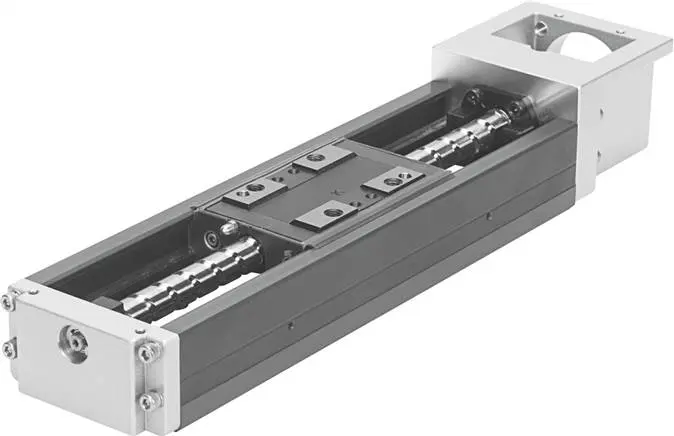

Norelem AB013-05-025093, EGSK-20-125-6P (562763) Elektroschlitten

EGSK-20-125-6P (562763) Elektroschlitten

Hersteller-Artikelnummer: EGSK-20-125-6P
Arbeitshub: 125 MM
Baugröße: 20
Befestigungsart: mit Innengewinde und Passstift
Bewegte Masse: 64 G
Dynamische Tragzahl Festlager: 1.000 N
Dynamische Tragzahl Kugelgewindetrieb: 860 N
Dynamische Tragzahl Linearführung: 2.849 N
Einbaulage: beliebig
Flächenmomente 2. Grades Iy: 6.100 MM4
Flächenmomente 2. Grades Iz: 62000 MM4
Führung: Kugelumlaufführung
Gewicht Schlitten: 64 G
Gewicht Zusatzschlitten: 64 G
Gewichtszuschlag pro 10 mm Hub: 27 G
Grundgewicht bei 0 mm Hub: 380 G
Hersteller Artikelname: EGSK-20-125-6P
Hersteller Artikelnummer: 562763
Konstruktiver Aufbau: Elektromechanische Linearachse, mit Kugelgewindetrieb
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
Leerlaufantriebsmoment: 0,005 NM
Massenträgheitsmoment JH pro Meter Hub: 0,0100 KG/CM2
Massenträgheitsmoment JO: 0,00144 KG/CM2
Max. Antriebsmoment: 0,069 NM
Max. Beschleunigung: 10 M/S2
Max. Geschwindigkeit: 0,79 M/S
Max. Kraft Fy: 764 N
Max. Kraft Fz: 764 N
Max. Moment Mx: 9,9 NM
Max. Moment My: 3,2 NM
Max. Moment Mz: 3,2 NM
Max. Vorschubkraft Fx: 72 N
Produktgewicht: 1,2 KG
Referenzierung: Referenzschalter
Reversierspiel: <= 20 µm MIKROM
Richtwert Laufleistung: 3.000 KM
Schutzart: IP10
Spindel-Typ: Kugelgewindetrieb
Spindeldurchmesser: 6 MM
Spindelsteigung: 6 MM/U
Statische Tragzahl Festlager: 1.240 N
Statische Tragzahl Kugelgewindetrieb: 1.450 N
Statische Tragzahl Linearführung: 6.300 N
Umgebungstemperatur: 0 bis 40 GC
Vorschubkonstante: 6 MM/U
WA_NR: 84799070
Werkstoff Abschlussdeckel: Aluminium-Druckguss, beschichtet
Werkstoff Antriebsdeckel: Aluminium-Druckguss, beschichtet
Werkstoff Profil: hochlegierter Stahl rostfrei
Werkstoff Schlitten: Stah
