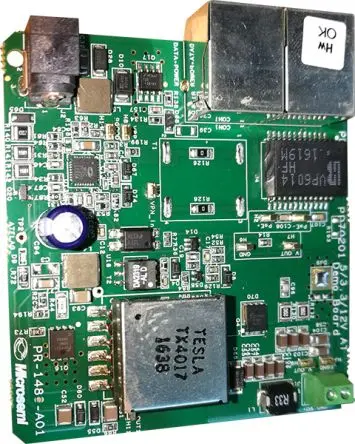

Microchip PD70201 Entwicklungsbausatz Spannungsregler, FB, PD with PD70201 5V 5A Leistungsdetektor

Die Platine Microchip D70201EVB-U-25F-5 dient zur Evaluierung der Leistung des PD70201-Geräts in Standard-IEEE 802.3at- und Nicht-Standard-Anwendungen mit Eingang 17-54 V. Die Platine besteht aus einem 25-W-PD bestehend aus einem DC-isolierten DC/DC-Wandler zur Abwärts-Spannung auf 5 V. Der AUX-Eingang hat Priorität bei der Versorgung der Last, wenn er mit der Anwendung verbunden ist, und die PD-Eingänge dienen als Notstromversorgung, wenn der AUX getrennt wird.Mit PD70201 Konform mit IEEE 802.3af/at-Standard 25 W - 5 V / 5 A Ausgangsspannung / -strom Große Eingangsspannung: 17-54 V Fly-Back-Topologie Netzadapter unterstützt zwei RJ45-Steckverbinder (Daten- und Stromversorgungseingang, Datenausgang)
