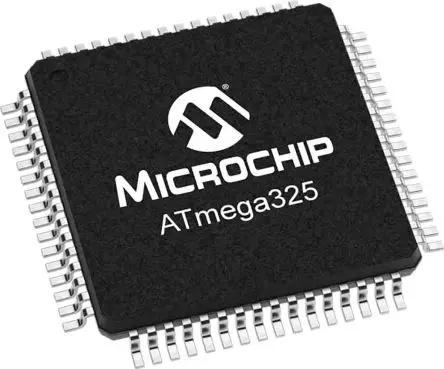

Microchip Mikrocontroller ATMEGA325 AVR 8 bit Oberfläche 32kB Flash TQFP 64-Pin 16 MHz 2 kB RAM

Der Microchip ATmega325 CMOS 8-Bit-Mikrocontroller basiert auf der AVR-erweiterten RISC-Architektur. Er arbeitet mit 4,5 V bis 5,5 V Versorgungsspannung. Der AVR kombiniert einen umfassenden Befehlssatz mit 32 Universal-Arbeitsregistern. Er verfügt über 32 KB systeminternen programmierbaren Flash mit Read-While-Write-Fähigkeiten, 1 KB EEPROM, 2 KB SRAM, 54/69 Universal-E/A-Leitungen, 32 Universal-Arbeitsregister, eine JTAG-Schnittstelle für Boundary-Scan, On-Chip-Debugging-Unterstützung und Programmierung, drei flexible Timer/Zähler mit Vergleichsmodi, interne und externe Interrupts, einen seriell programmierbaren USART, Universelle serielle Schnittstelle mit Startzustanddetektor, einem 8-Kanal-, 10-Bit-ADC, einem programmierbaren Watchdog-Zeitgeber mit internem Oszillator, einem seriellen SPI-Anschluss und fünf per Software auswählbaren Stromsparmodi. Der Leerlaufmodus stoppt die CPU, während SRAM, Zeitgeber/Zähler, SPI-Anschluss und Interrupt-System weiterhin funktionieren. Im Abschaltmodus wird der Registerinhalt gespeichert, der Oszillator bleibt jedoch hängen, wodurch alle anderen Chip-Funktionen bis zum nächsten Interrupt oder Hardware-Reset deaktiviert werden.Bis zu 16 MIPS Durchsatz bei 16 Mhz Systeminterner, selbstprogrammierbarer Flash-Programmspeicher Echtes Read-While-Write-Verfahren Programmiersperre für Softwaresicherheit Zwei 8-Bit-Zeitgeber/Zähler mit separatem Vorskalierer- und Vergleichsmodus Ein 16-Bit-Zeitgeber/Zähler mit separatem Vorskalierer, Vergleichsmodus und Erfassungsmodus Echtzeitzähler mit separatem Oszillator Reset bei Einschaltung und programmierbare Erkennung für absinkende Spannung Interner kalibrierter Oszillator Interne und externe Unterbrechungsquellen QFN/MLF-Gehäuse mit 64 Pads
