Microchip dsPIC33EP128GS808 MCU, Entwicklungsboard Entwicklungsboard PIC dsPIC33

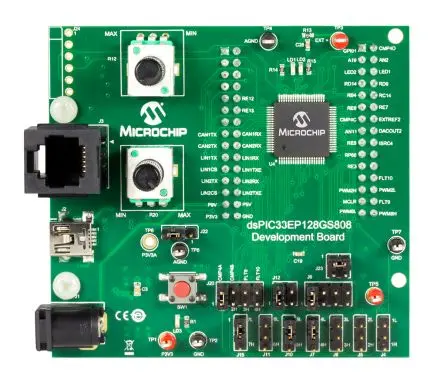

Die dsPIC33EP128GS808 Entwicklungsplatine besteht aus einem 80-poligen Mikrocontroller für den eigenständigen Betrieb oder zur Verbindung mit der CAN/LIN/J2602 PICtail™ (Plus) Tochterleiterplatte. Im eigenständigen Modus kann die Platine für die Überprüfung der peripheren Funktionalität verwendet werden. Die Platine enthält einen einzeln angeordneten RC-Filter zum Emulieren der Netzteilfunktion im Open oder Closed Loop-Modus zusammen mit PWM und die ADC-Peripherie. Auch das Netzteilübergangsverhalten kann auf der Platine simuliert werden. Bei Verbindung mit der PICtail™ (Plus) Tochterplatine kann die Platine für Zweikanal-CAN oder LIN-Kommunikation ohne die Explorer 16-Platine verwendet werden. Die Evaluierungsplatine kann mit einem Standard-9-V-Adapter oder über Mini-USB betrieben werden. Die Platine kann mit Standard-Microchip Programmiertools über eine RJ11- oder PICKIT3-Schnittstelle programmiert werden. Die Platine enthält außerdem LEDs, Schalter, konfigurierbare Steckverbinder und Potenziometer zur einfachen Entwicklung.
