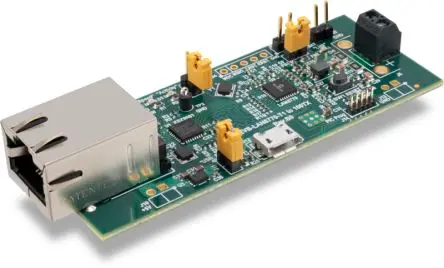

Microchip 100BASE-TX-zu-100BASE-T1-Medienkonverterkarte Entwicklungstool Kommunikation und Drahtlos EV02N47A

Die Microchip EV02N47A besteht aus der EVB-LAN8770M_MC-Evaluierungsplatine, und diese Evaluierungsplatine ist ein 100BASE-T1 (Single-Pair Ethernet) auf 100BASE-TX (Fast Ethernet) Medienkonverter, der zur Evaluierung des LAN8770 100BASE-T1 Ethernet-Transceivers verwendet wird. Die 100BASE-TX-Seite des EVB-LAN8770M_MC verwendet einen KSZ8081MNX-Transceiver und eine herkömmliche RJ45-Buchse mit integrierter Magnetik. Er verfügt über Auto-Negotiation und Auto-Crossover. Die 100BASE-T1-Seite verwendet einen LAN8770M-Transceiver mit einem 2-adrigen, verschraubbaren Terminal Block. Die Platine hat außerdem eine Abmessung für einen 4-poligen Steckverbinder anstelle des Terminal Blocks.VDD-Versorgung über USB-Schnittstelle USB-Konfigurations- und Überwachungstool über PIC18LF MCU RJ45-Steckverbinder für Physik-Schnittstelle 100BASE-TX LED-Anzeigen für Geschwindigkeit/Verbindung/Aktivitätsstatus von 100BASE-T1 und 100BASE-TX Phys
