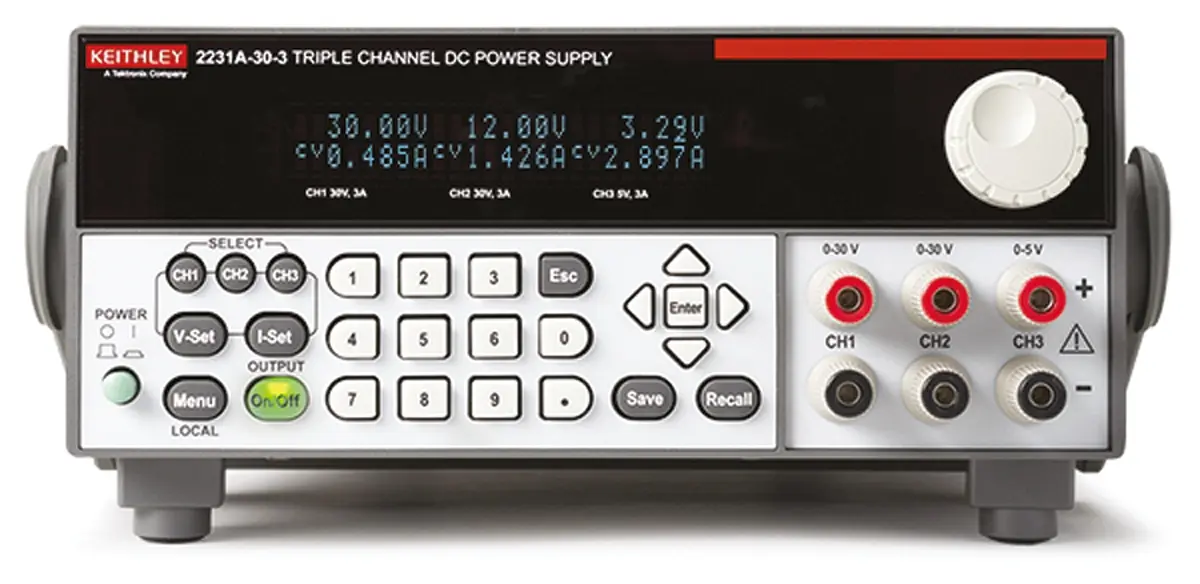

Keithley 2231A-30-3 3-Kanal Analog, digital Labornetzgerät 195W, 0 → 30V / 3A

Keithley DC-NetzteilDas Keithley 195-W-Gleichstromnetzteil ist ein 3-Kanal-Gerät. Es bietet eine ausgezeichnete Kombination aus Leistung, Vielseitigkeit und Benutzerfreundlichkeit, mit der Sie so schnell wie möglich hochwertige Testdaten erhalten können. Die Ausgangsspannung liegt zwischen 0 V und 30 V und einem Ausgangsstrom von 3 A. Außerdem kann dieses Netzteil als Konstantstromquelle sowie als Konstantspannungsquelle dienen. Enthalten: Gegensteckverbinder CS-1638-12 auf der Rückseite, Dokumentations- und Treiber-CD, Keithley Netzteile.Eigenschaften und Vorteile3 isolierte, unabhängige und einstellbare Ausgänge in einem Gerät Steuerung der Stromversorgung über einen PC mit einem optionalen USB-Anschluss Adapter Anzeige von Spannungs- und Strommessungen kontinuierlich von allen drei Ausgängen Doppelte Ausgangspegel durch Anschluss der zwei 30-V-Kanäle in Serie oder parallel DC-Ausgangsleistung mit weniger als 5 mVp-p Rauschen Einstellung von Spannungsausgängen mit 0,06 % Grundgenauigkeit und Stromausgängen Mit 0,2 % Grundgenauigkeit Speichern Sie häufig verwendete Konfigurationen in einem von 30 Setup-Speicherplätzen Zwei 30-V-Ausgänge bei 3 A und ein 5-V-Ausgang bei 3 AAnwendungenElektronisches Design Technische und wissenschaftliche studentische Labore WartungsarbeitenZertifizierungenKlasse A En 55011 IEC 61000-3-2 IEC 61000-3-3 IEC 61000-4-11 IEC 61000-4-2 IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-6 IEC 61000-4-8 IEC 61000-4-3
