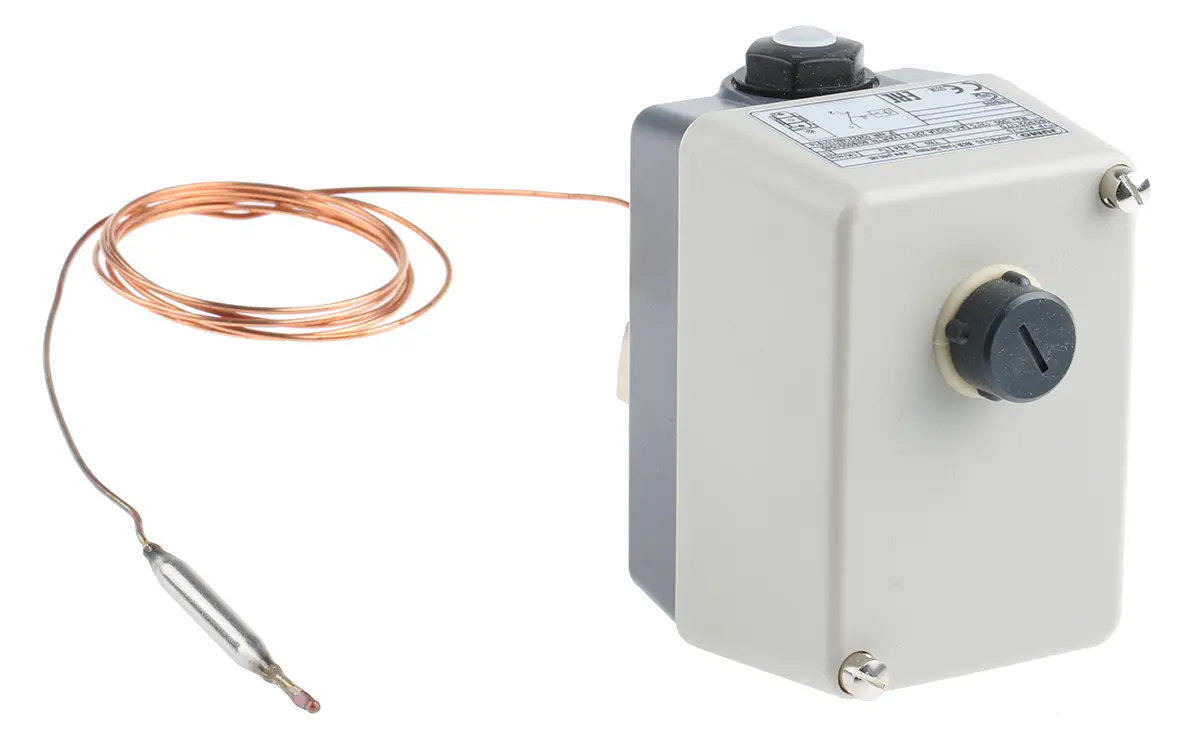

Jumo Kapillar Thermostat Öffner, 230V ac/dc / 10A

Das JUMO Kapillar-Thermostat (Aufbau-Thermostat der Serie ATH) ist ein extrem robustes und zuverlässiges mechanisches Temperaturregelsystem, das für den präzisen Einsatz in der industriellen Heizungs-, Lüftungs- und Anlagentechnik entwickelt wurde. Ausgestattet mit einem stabilen, spritzwassergeschützten Gehäuse (Schutzart IP54) trotzt dieses Aufbau-Thermostat auch rauen Betriebsumgebungen. Das Funktionsprinzip basiert auf der Flüssigkeitsausdehnung im Inneren des Kapillarsystems: Steigt die Temperatur am Fühler, dehnt sich das Medium aus und betätigt über eine Mechanik einen Mikroschalter, der hier als Öffner (NC – Normally Closed) agiert. Durch die integrierte Selbstüberwachung (STB/STW) bietet das System maximale Sicherheit und schaltet den angeschlossenen Stromkreis bei einer Zerstörung des Messsystems automatisch ab.

Produktvorteile

• Erhöhte Betriebssicherheit: Die integrierte Selbstüberwachung sorgt dafür, dass der Mikroschalter bei einem eventuellen Kältemittelaustritt (z. B. durch eine Beschädigung des Kapillarrohrs) sofort in einen sicheren Zustand wechselt und den Stromkreis trennt.
• Robustes Industriegehäuse: Mit der hohen Schutzart IP54 ist das Thermostat optimal gegen Staubablagerungen und Spritzwasser geschützt, was eine lange Lebensdauer garantiert.
• Präzises Schaltverhalten: Der verbaute Mikroschalter schaltet Wechsel- oder Gleichstromlasten bis zu 10 Ampere sehr zuverlässig und mit minimaler Schaltdifferenz.
• Flexibler Einbau: Durch die Trennung von Schaltkopf und Temperaturfühler mittels der flexiblen Kapillarleitung lässt sich das Bedienelement auch an schwer zugänglichen Stellen oder Schalttafeln montieren.

Anwendungsbereiche

• Heizungs- und Klimatechnik: Zuverlässige Temperaturregelung, Begrenzung oder Überwachung in zentralen Wärmeübertragungsanlagen, Boilern und Lüftungssystemen.
• Apparate- und Ofenbau: Einsatz als Sicherheitstemperaturbegrenzer (STB) oder Wächter (STW) in industriellen Erwärmungsanlagen zum Schutz vor folgenschwerer Überhitzung.
• Verfahrenstechnik: Temperaturüberwachung in Rohrleitungen und Behältern, bei denen der Schaltkopf räumlich getrennt vom eigentlichen Messort platziert werden muss.

FAQs

Wo kann man das Produkt kaufen? Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Was bedeutet die Funktion „Öffner“ bei diesem Thermostat? Das Thermostat arbeitet mit einem Öffner-Kontakt (NC). Das bedeutet, dass der Stromkreis im normalen Betrieb geschlossen ist und die angeschlossene Heizung oder Anlage läuft. Sobald die am Schaltkopf eingestellte Solltemperatur erreicht oder überschritten wird, öffnet der Mikroschalter den Kontakt und unterbricht die Stromzufuhr.

Wie reagiert das System auf eine Beschädigung des Kapillarrohrs? Dank der mechanischen Selbstüberwachung (Fail-Safe-Prinzip) sinkt bei einer Leckage des Kapillarsystems der interne Druck im Sensor ab. Die Mechanik simuliert dadurch einen extremen Temperaturanstieg, wodurch der Mikroschalter sofort öffnet und die Anlage dauerhaft abschaltet, um Schäden zu verhindern.

Welche elektrischen Schaltleistungen werden unterstützt? Der integrierte Mikroschalter ist für eine standardmäßige Schaltspannung von bis zu 230 Volt (sowohl für Wechselstrom AC als auch für Gleichstrom DC) ausgelegt und kann ohmsche Lasten bis zu einer Stromstärke von maximal 10 Ampere sicher schalten.
