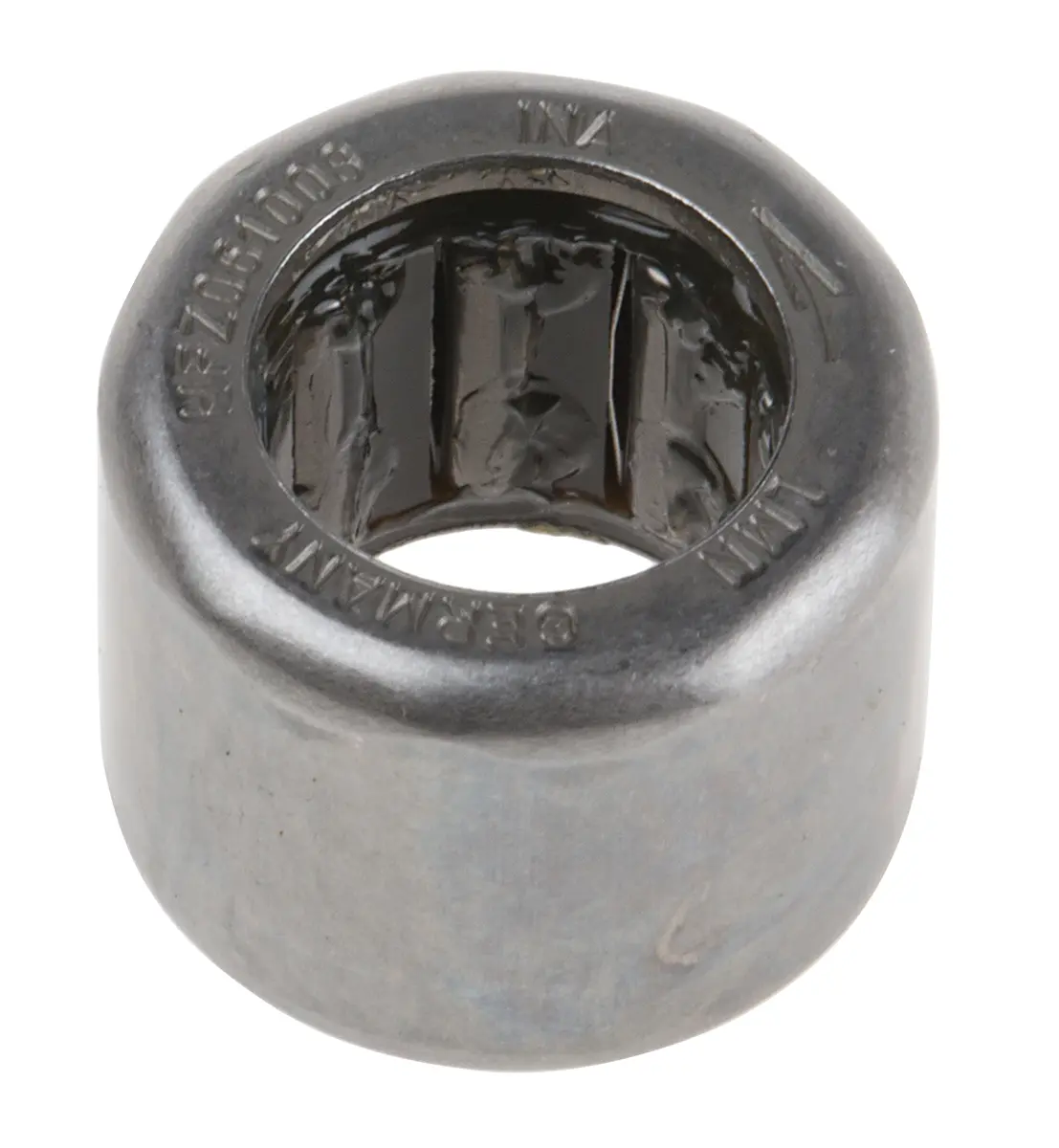

INA Nadelhülsen, D.=15.88mm

Innendurchmesser = 9.53mm
Außendurchmesser = 15.88mm
Axiallager-Breite = 12.7mm

Hülsenfreiläufe. Hülsenfreiläufe der Marke INA der Schaeffler-Gruppe sind Einwegkupplungen, bestehend aus dünnwandigen, gezogenen Außenringen mit einer Reihe von Absätzen im Innendurchmesser. Es gibt auch Kunststoffkäfige, Druckfedern und Nadelrollen. Sie können hohe Drehmomente in eine Richtung übertragen und sind in radialer Richtung kompakt. Hülsenfreiläufe ermöglichen eine präzise Indizierung, da eine einzelne Federbelastung der Nadelrollen einen kontinuierlichen Kontakt zwischen Welle, Nadelrollen und Absätzen sicherstellt. Sie ermöglichen hohe Schaltfrequenzen aufgrund ihrer geringen Masse und des resultierenden niedrigen Trägheitsmoments der Klemmelemente. Sie haben auch einen geringen Freilauf-Reibmoment. Eigenschaften und Vorteile. Niedrigere Betriebskosten. Geringere Wartung dank verbesserter Schmierung. Geringere Wärmeentwicklung. Weniger Geräuschentwicklung. Hülsenfreiläufe der HF-Serie haben keine Lageranordnung und können nur Drehmomente übertragen. Hülsenfreiläufe der HFL-Serie haben eine integrierte einfache oder Rollenlageranordnung und können Drehmomenten und radialen Kräften ausgesetzt werden. Informationen zur Produktanwendung. Hülsenfreiläufe können bei verschiedenen Anwendungen eingesetzt werden, beispielsweise bei Schalt-, Rückstopp- und Freilaufkupplungen. In diesen Fällen führt der Hülsenfreilauf eine Freilauf- oder Sperrfunktion aus. Anhänge. KF – Kunststoff-Druckfedern
