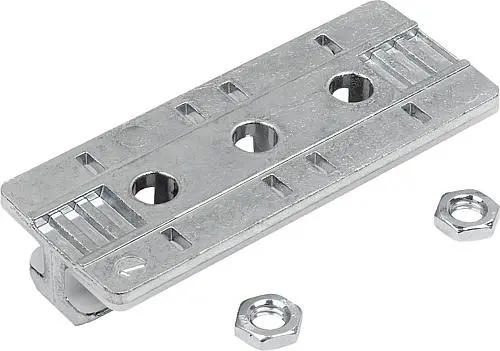

PROFILGLEITER, FORM:S STANDARD, ZINK, KOMP:POM

Werkstoff: Grundkörper: Zinkdruckguss. Gleitelemente: Kunststoff POM. Anbauteile: Stahl verzinkt. O-Ring: EPDM. Hinweis: Profilgleiter aus Metall mit eingeklipsten Gleitelementen aus Kunststoff. Die Profilgleiter ermöglichen eine verschleißarme Linearbewegung von Aluminiumprofilen Typ I mit Nut 8 mm. Der Verzicht auf Schmierung macht das System äußerst schmutzunempfindlich. Die maximal zulässige Belastung für einen Profilgleiter beträgt Fmax. = 50 N. Gleitführungen mit mehreren Gleitschlitten müssen als Kombination aus Festlager (Form F) und Loslager (Form L) ausgeführt werden. Hierdurch werden Formtoleranzen ausgeglichen und eine leichte Beweglichkeit sichergestellt. Form S: Set zur Anbindung beliebiger Anbauelemente. Form L: Set zur Verwendung als Loslager. Form F: Set zur Verwendung als Festlager. Lieferumfang: Form S: Profilgleiter mit Gleitelementen. 2 Sechskantmuttern DIN 439 B - M6. 1 Klemmhebel M6x55 mit Scheibe DIN 9021 6,4 mm und Sonder-Nutenstein Nut 8 - M6. Form L: Profilgleiter mit Gleitelementen. 2 Linsenkopfschrauben ISO 7380 - M5x25. 2 O-Ringe DIN 3771 - 5x1,5. 2 Nutensteine, Nut 8 - M5. 1 Klemmhebel M6x55 mit Scheibe DIN 9021 6,4 mm und Sonder-Nutenstein Nut 8 - M6. Form F: Profilgleiter mit Gleitelementen. 2 Linsenkopfschrauben ISO 7380 - M6x25. 2 O-Ringe DIN 3771 - 5x1,5. 2 Nutensteine, Nut 8 - M6. 1 Klemmhebel M6x55 mit Scheibe DIN 9021 6,4 mm und Sonder-Nutenstein Nut 8 - M6.
