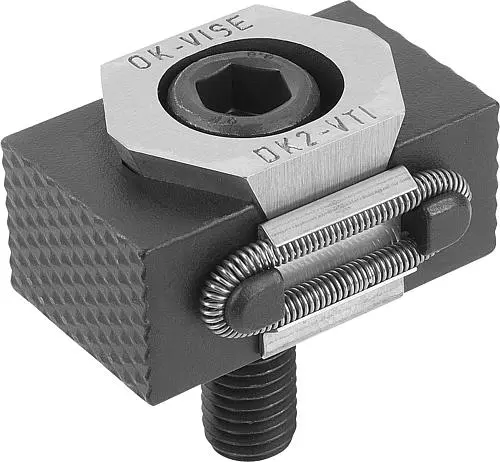

KEILSPANNER MIT BEARBEITUNGSZUGABE, B=41 FÜR GEWINDEBOHRUNG G=M12, WERKZEUGSTAHL GEHÄRTET,

Werkstoff: Grundkörper Werkzeugstahl. Spannsegmente Werkzeugstahl (30 HRC). Ausführung: Grundkörper gehärtet. Spannsegmente brüniert. Keilflächen geschliffen. Bestellbeispiel: K0041.12 Hinweis: Die Besonderheit der Keilspanner liegt in der Bearbeitungszugabe pro Spannbacke von 3 mm für die Ausführung K0041.08 und 5 mm für die Ausführungen K0041.12 und K0041.16. Diese Längenzugabe ermöglicht, dass an die Werkstückgeometrie angepasste Formen eingearbeitet werden können (siehe Abb.). Die Spannbacken der Ausführung K0041.08 und K0041.0810 haben keine Riffelung. Verschiebeweg bei Bestellnummer: K0041.08 = ±0,5 mm K0041.12 = ±1,0 mm K0041.16 = ±1,5 mm Auf Anfrage: Spannsegmente mit eingearbeiteter Form oder anderer Härte. Zeichnungshinweis: D) Zylinderschraube DIN 912 1) Keilspanner 2) Werkstück 3) Gegenhalter 4) Grundplatte 5) Hydraulik/Pneumatikzylinder
