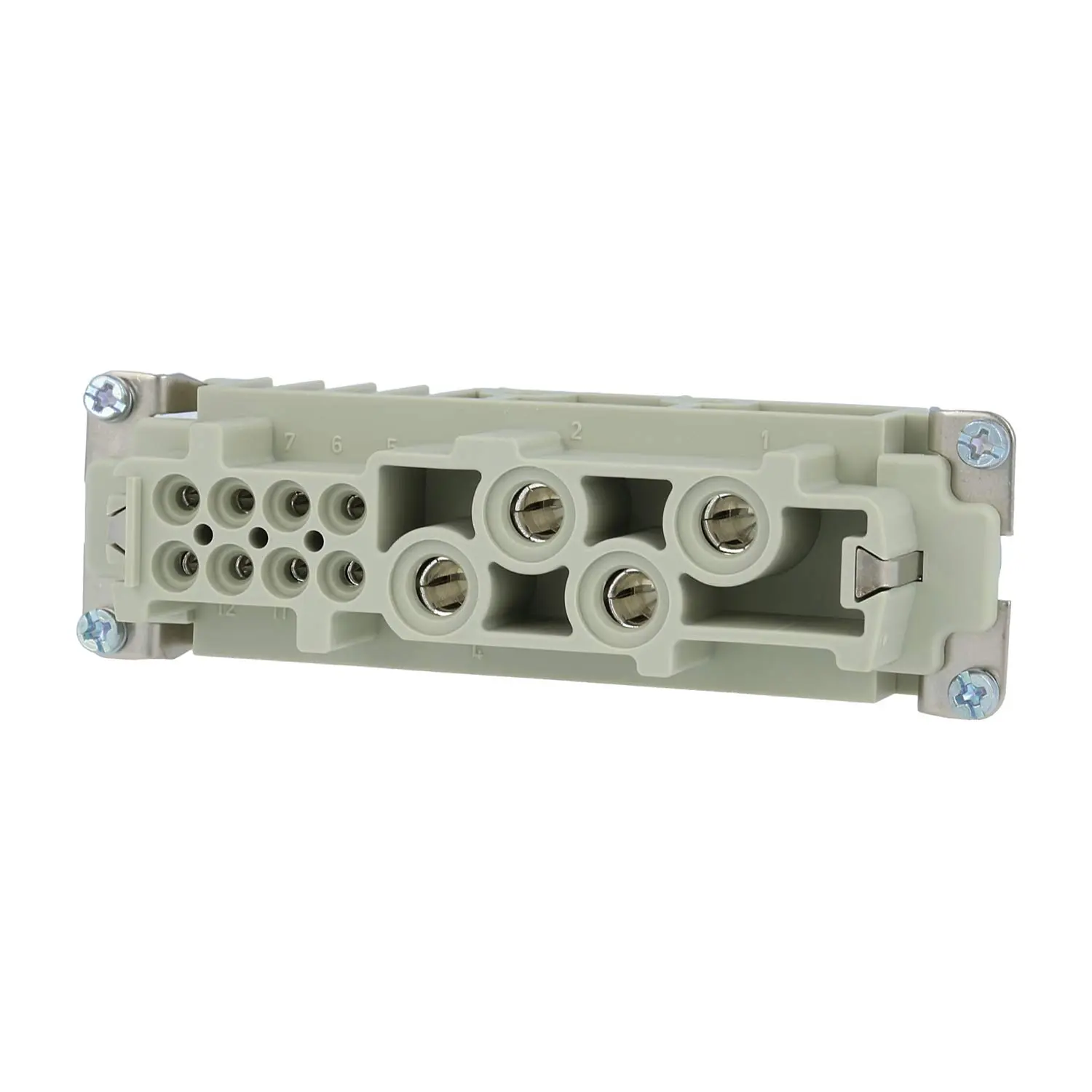

09380122701 HARTING Han K4/8 Buchseneinsatz (F) Schraubanschluss, 12-polig 4/8+PE 400V - 400V Steuerkontakt, 80A/16A

Name: 09380122701 HARTING Han K4/8 Buchseneinsatz (F) Schraubanschluss, 12-polig 4/8+PE 400V - 400V Steuerkontakt, 80A/16A
Brand: HARTING

Hersteller Artikel-Nr.: 09380122701

Produkt-Nr.: P-CG8DSN

Technische Daten

09380122701 Harting Han K4/8 Buchseneinsatz (F) Schraubanschluss, 12-polig 4/8+PE 400V - 400V Steuerkontakt, 80A/16A:

Typ:	Han K4/8 Schraubanschluss
Bauart:	Buchseneinsatz (F)
Polzahl:	12-polig 4/8+PE
Beschriftung:	1 - 4 + 5 - 12
Anschlusstechnik:	Schraubanschluss
Bemessungsspannung:	Leistungskontakt: 400V Steuerkontakt: 400V nach UL: 600V/600V nach CSA: 600V/600V
Bemessungsstrom:	Leistungskontakt: 80A Steuerkontakt: 16A
Bemessungsstoßspannung:	6kV/6KV
Verschmutzungsgrad:	3
Durchgangswiderstand:	<=0,3Ohm
Isolationswiderstand:	>=10Ohm
Querschnitt:	mm²: 1,5mm² - 16mm² + 0,5mm² - 2,5mm² AWG: AWG16 - AWG6 + AWG20 - AWG14
Abisolierlänge:	Länge: 14,0mm Steuerkontakt: 7,5mm
Maße:	Länge: 111,0mm Breite: 34,0mm Höhe: 44,2mm
Anzugsdrehmoment:	Drehmoment: 1,2Nm - 3,0Nm Steuerkontakt: 0,5Nm
Temperaturbereich:	-40°C bis 125°C
Steckzyklen:	>=500
Passend für:	24B Gehäuse
Werkstoff:	Isolierstoff: Polyamid (PA) Kontakt: Kupferlegierung Kontaktoberfläche: hartversilbert
Farbe:	Farbton: kieselgrau RAL 7032
Zulassungen / Normen:	Brandverhalten nach UL: HB nach UL94
Merkmale:	- Kombination von Leistungs- und Steuerungsbereich in einem Steckverbinder. - Schraubanschluss für Leistungs- und Steuerungsbereich. - Gemäß der einschlägigen Bestimmungen ist beim Klemmen ohne Drahtschutz eine Aderendhülse zu ve
