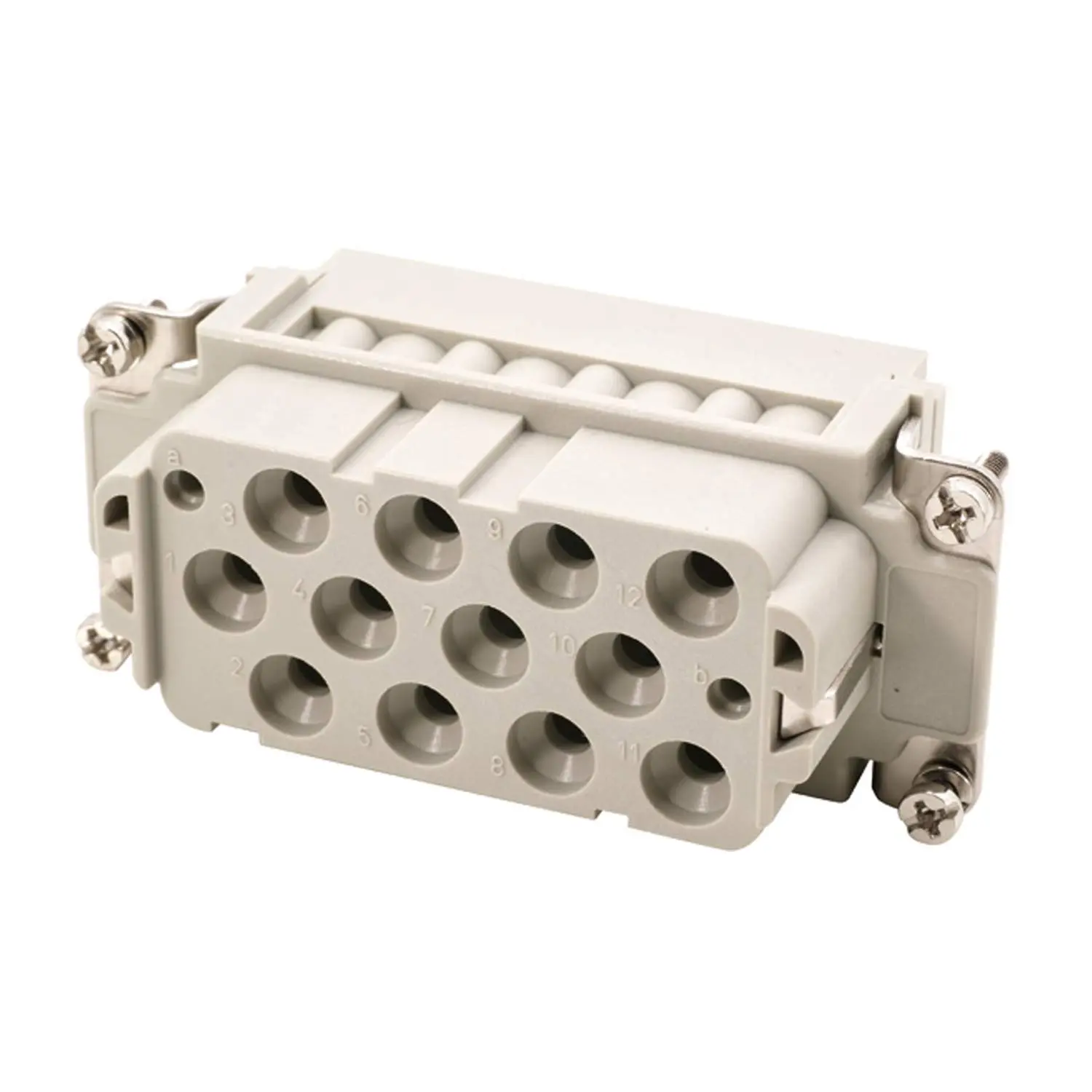

09320123101 HARTING Han K12/2 Buchseneinsatz (F) Crimpanschluss, 14-polig 12/2+PE 690V - 250V Steuerkontakt, 40A/10A

Name: 09320123101 HARTING Han K12/2 Buchseneinsatz (F) Crimpanschluss, 14-polig 12/2+PE 690V - 250V Steuerkontakt, 40A/10A
Brand: HARTING

Hersteller Artikel-Nr.: 09320123101

Produkt-Nr.: P-CG8CMD

Technische Daten

09320123101 Harting Han K12/2 Buchseneinsatz (F) Crimpanschluss, 14-polig 12/2+PE 690V - 250V Steuerkontakt, 40A/10A:

Typ:	Han K12/2 Crimpanschluss
Bauart:	Buchseneinsatz (F)
Polzahl:	14-polig 12/2+PE
Beschriftung:	1 - 12 + aD_605D_607D_605b
Anschlusstechnik:	Crimpanschluss
Bemessungsspannung:	Leistungskontakt: 690V Steuerkontakt: 250V nach UL: 600V/600V nach CSA: 300V/300V
Bemessungsstrom:	Leistungskontakt: 40A Steuerkontakt: 10A
Bemessungsstoßspannung:	8kV/4kV
Verschmutzungsgrad:	3
Isolationswiderstand:	>=10Ohm
Querschnitt:	mm²: 1,5mm² - 6mm² + 0,14mm² - 2,5mm² AWG: AWG16 - AWG10 + AWG26 - AWG14
Maße:	Länge: 84,5mm Breite: 34,0mm Höhe: 41,5mm
Temperaturbereich:	-40°C bis 125°C
Steckzyklen:	>=500
Passend für:	16B Gehäuse
Werkstoff:	Isolierstoff: Polycarbonat (PC)
Farbe:	Farbton: kieselgrau RAL 7032
Zulassungen / Normen:	Brandverhalten nach UL: V0 nach UL94
Merkmale:	- Kombination von Leistungs- und Steuerungsbereich in einem Steckverbinder. - Passende C-Crimpkontakte (Buchse) müssen separat bestellt werden. - Passende D-Crimpkontakte (Buchse) versilbert oder vergoldet müssen separat bestellt werden.
Übereinstimmende Angaben:	Harting Stecker, Harting Stecker 14 polig
