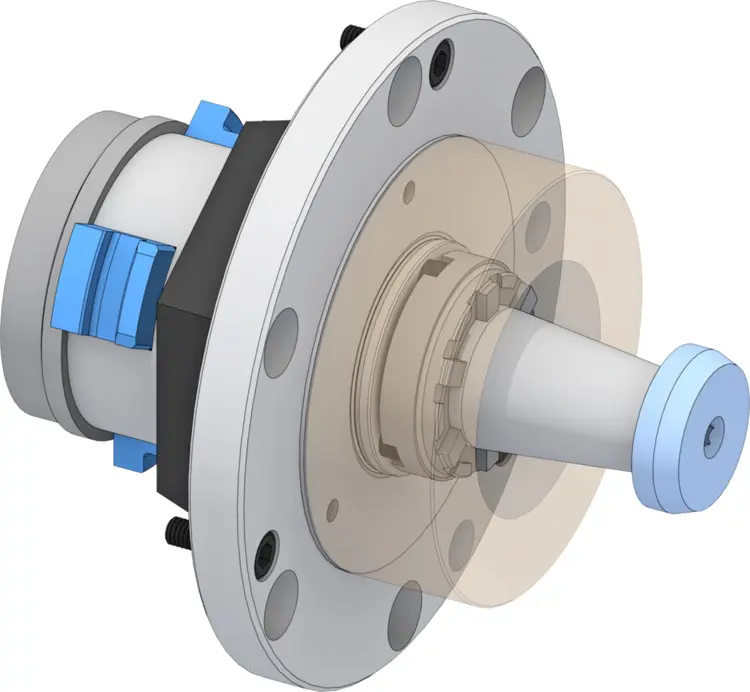

HAINBUCH 10017069, MANDO Adapt [mini] T211 SE 80 - 3

Alte Artikelnummer:

Zeichnung: A118028.0007C

• Baugröße: 3
• Adaptionsgröße: 80
• Passend für:
  • TOPlus mini / premium
• Spannbereich | A | 50 – 80 mm
• Rundlauf ≤: 0,010 mm
• max. Spannkraft radial: 105 kN
• max. Betätigungskraft [Zug / Druck]: 25 kN
• max. Anschlagtiefe | LP | 49 mm
• Lösehub im Ø | C | 0,5 mm
• Spannreserve im Ø | D | 0,4 mm
• Überbrückung / empfohlene Werkstücktoleranz: ± 0,35 mm
• Drehzahl n max.: 5500 1/min.
• max. Betätigungsmoment | BC | 55 Nm
• Zugbolzen-Ø | BA | 49 mm
• Aufnahme Werkstückanschlag | FD | Ø 65 f7
• Anschlagaußen-Ø | AZ | 96 mm
• Lochkreisanschlag | B | LK Ø 80 [3 x M6]
• Länge | H | 82 mm
• Gesamtlänge | I | 159 mm
• Höhe | J | 95 mm
• Befestigungslochkreis | V | LK Ø 130 [3 x M8]
• Außen-Ø | AW | 150 mm
• Gewicht: 6 kg
• Baureihe: SE
• Min. Spannbereich: 50 mm
• Max. Spannbereich: 80 mm
• Betätigung: Zug
• Beschreibung: Dorn-im-Spannmittel, mit Zugbolzen
