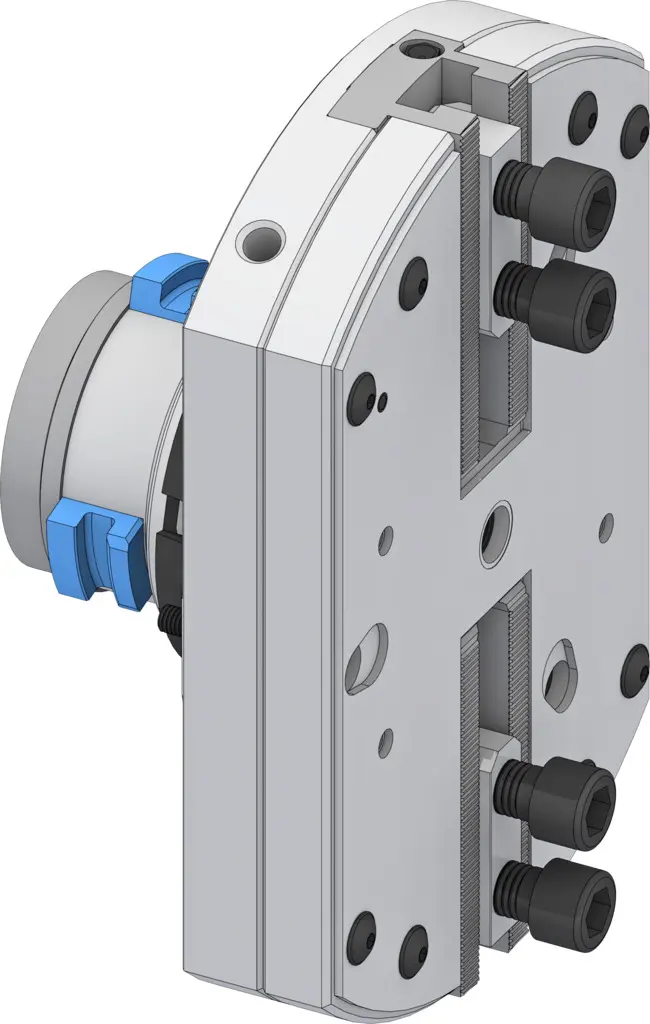

HAINBUCH 10016843, 2-Backenmodul 215 RD 80

Alte Artikelnummer:

Zeichnung: A111375.0001C

• Baureihe: RD
• Adaptionsgröße: 80
• Baugröße: 215
• Rundlauf ≤: 0,020 mm
• Wiederholgenauigkeit ≤: 0,010 mm
• Spannbereich | JW | siehe Übersicht Aufsatzbacken mm
• Drehzahl n max.: 1500 1/min.
• max. Betätigungskraft beim Ausdrehen der Backen: 40 kN
• max. Betätigungskraft [Zug / Druck]: 40 kN
• max. Spannkraft radial: 50 kN
• Lösehub im Ø | C | 2,2 mm
• Spannreserve im Ø | D | 1,6 mm
• Hub pro Backe | AT | 1,9 mm
• Verzahnungsart: 1,5 x 60° [Spitzverzahnung]
• Schwingkreis-Ø | AX | 220
• Länge ohne Backen | AI | 37,5 mm
• Länge mit Backen | AJ | 77 mm
• Befestigungslochkreis | V | LK Ø 139 [3 x M6]
• Beschreibung: Adaption zur Backenspannung
• Min. Spannbereich: 15 mm
• Max. Spannbereich: 176 mm
