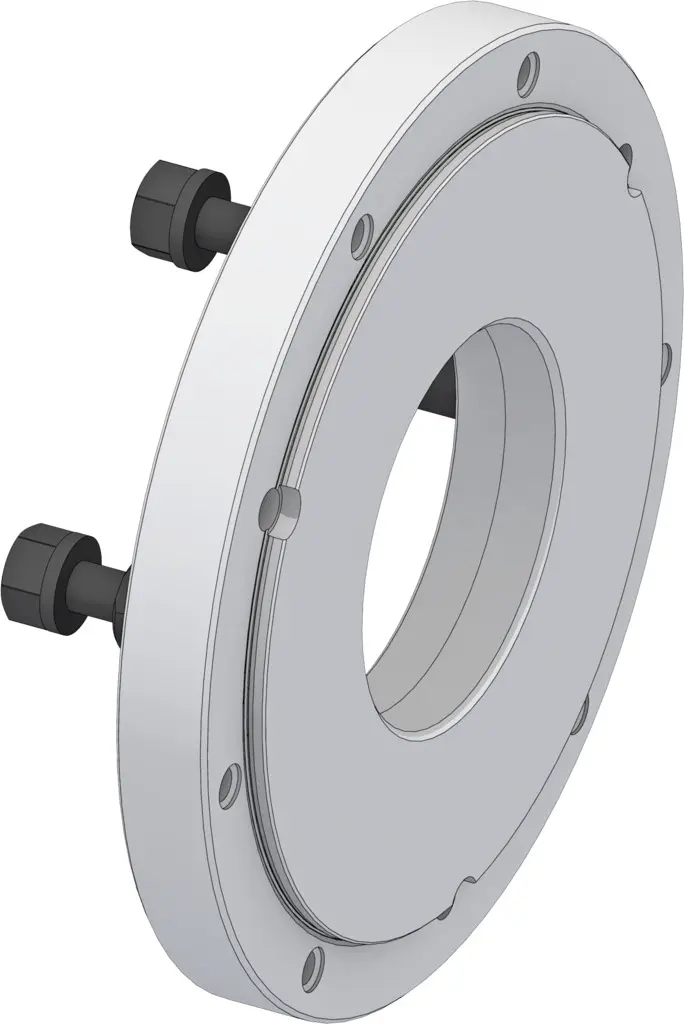

HAINBUCH 10015276, Spindelflansch TOROK 80/100 SE/RD KK5

Alte Artikelnummer:

Zeichnung: A022190.0003B

• Baugröße: 80/100
• Spindelaufnahme | DU | KK5
• Länge 2 | BS | 26,5 mm
• Schnittstelle | X | Ø 240 g5
• Schnittstellenlochkreis | Y | LK Ø 235 [6 x M10]
• Außen-Ø | AW | 260 mm
• Befestigungslochkreis | V | LK Ø 104,8 [4 x M10]
• Variante: Stehbolzen DIN ISO 702-3 M10x43
