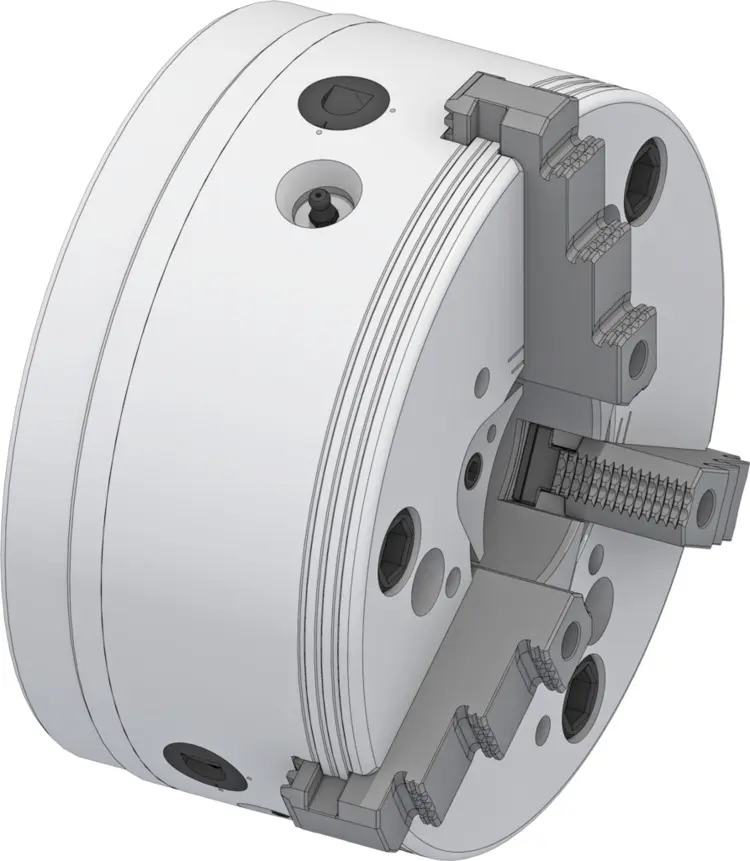

HAINBUCH 10002030, Backenfutter B-Top 315 - 104, 3015/0004

Alte Artikelnummer: 3015/0004

Zeichnung: 3015/0004

• Baugröße: 315
• Variante: B-Top
• Rundlauf ≤: 0,030 mm
• max. Spannkraft: 160 kN
• max. Betätigungskraft [Zug / Druck]: 90 kN
• Drehzahl n max.: 3600 1/min.
• Hub pro Backe | AT | 8,6 mm
• Ø Durchlass | BQ | 104 mm
• Länge ohne Backen | AI | 132,1 mm
• Länge mit Backen | AJ | 139,8 mm
• Backenbreite | DH | 32 mm
• Anschlussgewinde innen | S | M115 x 2
• Kolbenhub | AS | 28 mm
• Befestigungslochkreis | V | LK Ø 171,4 [3 x M16]
• Außen-Ø | AW | 315 mm
• Innen-Ø | AV | 148 mm
• Schwingkreis-Ø | AX | 375.4
• Schnittstelle | X | Ø 220
• Gewindetiefe | M | 22,7 mm
• Gewicht: 66 kg
• Betätigung: kraftbetätigt
• Spindelaufnahme | DU | AP220
