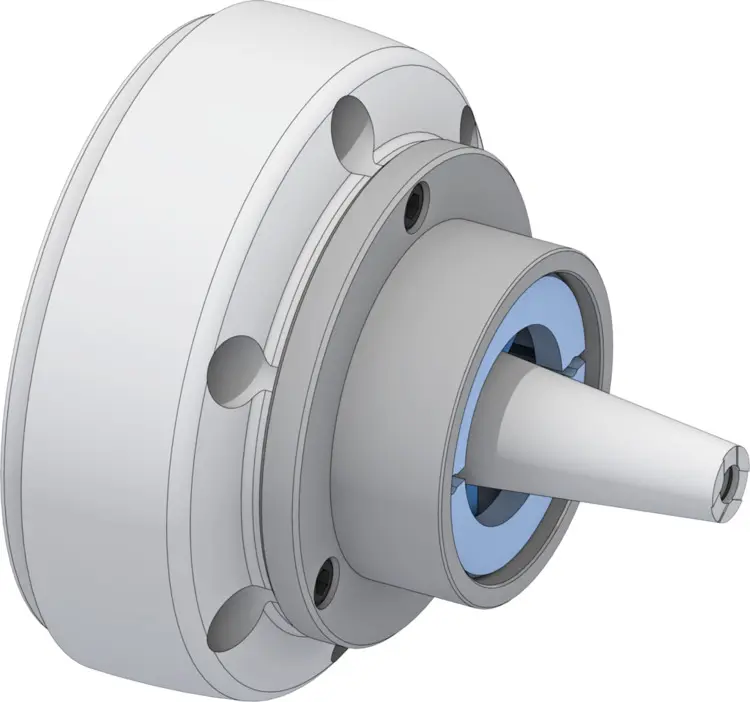

HAINBUCH 10001892, MANDO T212 - S, 2802/0014

Alte Artikelnummer: 2802/0014

Zeichnung: A010243.0005C

• Baugröße: S
• Spannbereich | A | 16 – 21 mm
• Rundlauf ≤: 0,020 mm
• max. Spannkraft radial: 42 kN
• max. Betätigungskraft [Zug / Druck]: 10 kN
• max. Anschlagtiefe | LP | 15 mm
• Spannreserve im Ø | D | 0,3 mm
• Lösehub im Ø | C | 0,4 mm
• Drehzahl n max.: 7000 1/min.
• Spannreserve axial | Q | 1,5 mm
• Lösehub axial | R | 2 mm
• Aufnahme Werkstückanschlag | FD | Ø 39 f7
• Anschlagaußen-Ø | AZ | 70 mm
• Anschlagaußen-Ø 2 | EM | 45 mm
• Lochkreisanschlag | B | LK Ø 57 [3 x M5]
• Länge | H | 47,5 mm
• Länge 2 | BS | 97 mm
• Tiefe | BR | 39,5 mm
• Anschlussgewinde innen | S | M30 x 1,5
• Anschlussgewinde außen | T | M44 x 1,5
• Gewindetiefe | M | 25,5 mm
• Gewindelänge | N | 19 mm
• max. Zugrohr-Ø | DG | 54 mm
• Mindestlänge von DG: 13 mm
• Außen-Ø 2 | HD | 139 mm
• Luftanlage Lochkreis-Ø | HQ | 60 mm
• Luftanlage Kontrollbohrungs-Ø | KN | 3 mm
• Zentraler Luftanlageanschluss-Ø optional: 12 H7 mm
• Min. Spannbereich: 16 mm
• Max. Spannbereich: 21 mm
• Betätigung: Zug
