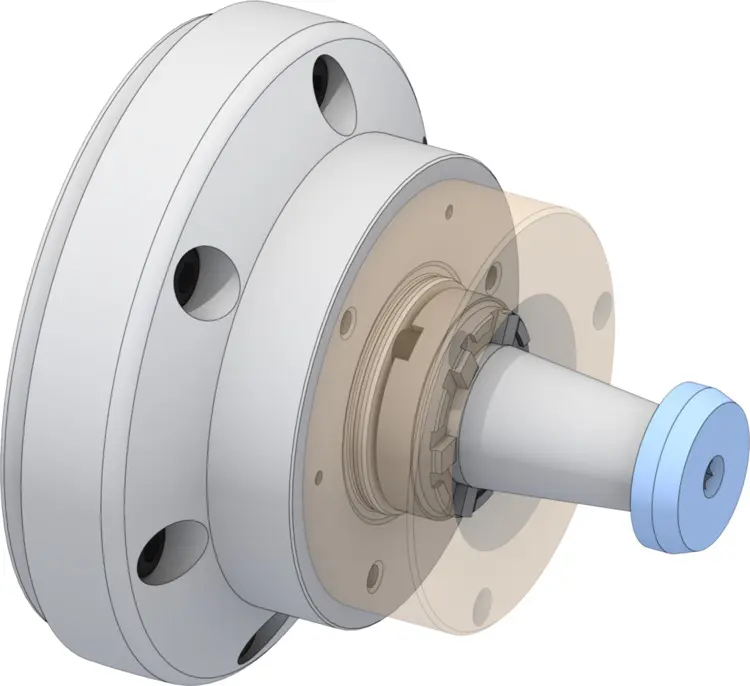

HAINBUCH 10001874, MANDO T211 - 3, 2801/0020

Alte Artikelnummer: 2801/0020

Zeichnung: A008309.0018C

• Baugröße: 3
• Spannbereich | A | 50 – 80 mm
• Rundlauf ≤: 0,010 mm
• max. Spannkraft radial: 105 kN
• max. Betätigungskraft [Zug / Druck]: 25 kN
• max. Anschlagtiefe | LP | 49 mm
• Spannreserve im Ø | D | 0,4 mm
• Lösehub im Ø | C | 0,5 mm
• Drehzahl n max.: 6000 1/min.
• Spannreserve axial | Q | 2 mm
• Lösehub axial | R | 2,5 mm
• max. Betätigungsmoment | BC | 55 Nm
• Zugbolzen-Ø | BA | 49 mm
• Zugbolzen-Kopfhöhe | HZ | 11 mm
• Aufnahme Werkstückanschlag | FD | Ø 65 f7
• Anschlagaußen-Ø | AZ | 96 mm
• Lochkreisanschlag | B | LK Ø 80 [3 x M6]
• Länge | H | 78 mm
• Länge 2 | BS | 140 mm
• Anschlussgewinde innen | S | M30 x 1,5
• Anschlussgewinde außen | T | M44 x 1,5
• Gewindetiefe | M | 25,5 mm
• Gewindelänge | N | 19 mm
• max. Zugrohr-Ø | DG | 54 mm
• Mindestlänge von DG: 13 mm
• Außen-Ø 2 | HD | 139 mm
• Luftanlage Lochkreis-Ø | HQ | 78 mm
• Luftanlage Kontrollbohrungs-Ø | KN | 3 mm
• Zentraler Luftanlageanschluss-Ø optional: 12 H7 mm
• Min. Spannbereich: 50 mm
• Max. Spannbereich: 80 mm
• Betätigung: Zug
