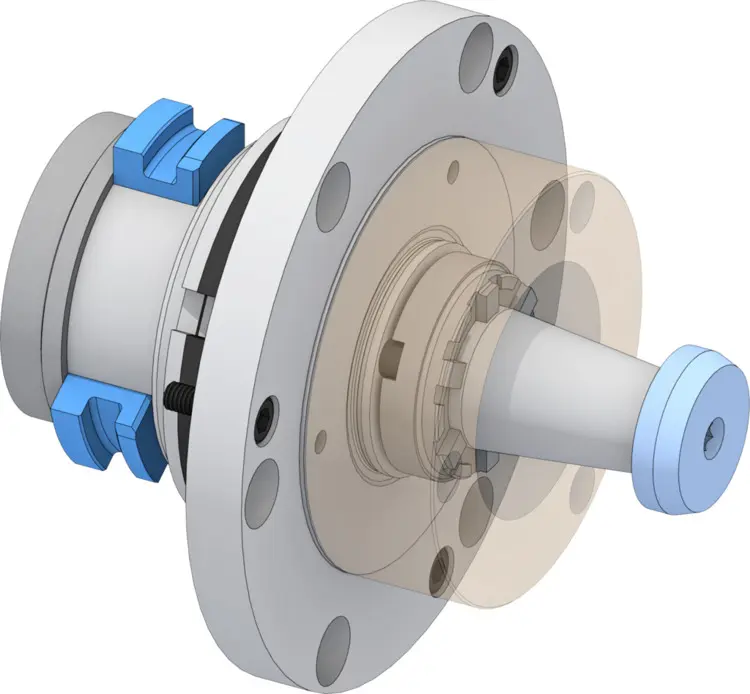

HAINBUCH 10001540, MANDO Adapt T211 RD 80 - 0, 2521/0001

Alte Artikelnummer: 2521/0001

Zeichnung: A010822.0004C

• Baugröße: 0
• Adaptionsgröße: 80
• Spannbereich | A | 20 – 28 mm
• Rundlauf ≤: 0,010 mm
• max. Spannkraft radial: 42 kN
• max. Betätigungskraft [Zug / Druck]: 10 kN
• max. Anschlagtiefe | LP | 22 mm
• Lösehub im Ø | C | 0,4 mm
• Spannreserve im Ø | D | 0,3 mm
• Überbrückung / empfohlene Werkstücktoleranz: ± 0,25 mm
• Drehzahl n max.: 5500 1/min.
• max. Betätigungsmoment | BC | 10 Nm
• Zugbolzen-Ø | BA | 19 mm
• Aufnahme Werkstückanschlag | FD | Ø 32 f7
• Anschlagaußen-Ø | AZ | 65 mm
• Lochkreisanschlag | B | LK Ø 50 [3 x M6]
• Länge | H | 42 mm
• Gesamtlänge | I | 119 mm
• Höhe | J | 55 mm
• Befestigungslochkreis | V | LK Ø 139 [3 x M6]
• Außen-Ø | AW | 160 mm
• Gewicht: 4,9 kg
• Baureihe: RD
• Min. Spannbereich: 20 mm
• Max. Spannbereich: 28 mm
• Betätigung: Zug
• Beschreibung: Dorn-im-Spannmittel, mit Zugbolzen
