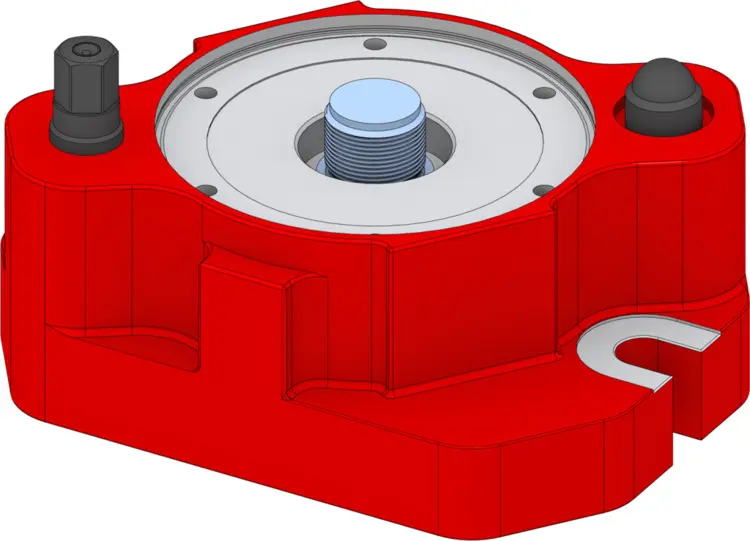

HAINBUCH 10001487, ms dock 5 - 7, 2084/0002

Alte Artikelnummer: 2084/0002

Zeichnung: SW.ST.103A.0001.00

• Produkt: ms dock
• Baugröße: 5 – 7
• max. Betätigungskraft [Zug / Druck]: 40 kN
• max. Betätigungsmoment | BC | 70 Nm
• Drehzahl n max.: 60 1/min.
• Spannreserve axial | Q | 4 mm
• Lösehub axial | R | 3 mm
• Schnittstelle | X | Ø 219 H6
• Schnittstellenlochkreis | Y | LK Ø 192 [6 x M10]
• Anschlussgewinde außen | T | M30 x 1,5
• Schlüsselweite | BT | 17 SW
• Länge | H | 310 mm
• Höhe | J | 96 mm
• Gesamthöhe | K | 109 mm
• Breite | O | 245 mm
• Zentrierrand | Z | 179,5 mm
• Verschraubungsbreite | P | 17 mm
• Spannkantenhöhe | DE | 92 mm
• Befestigungslochabstand | W | 280 mm
• Gewicht: 36 kg
• Betätigung: handbetätigt
