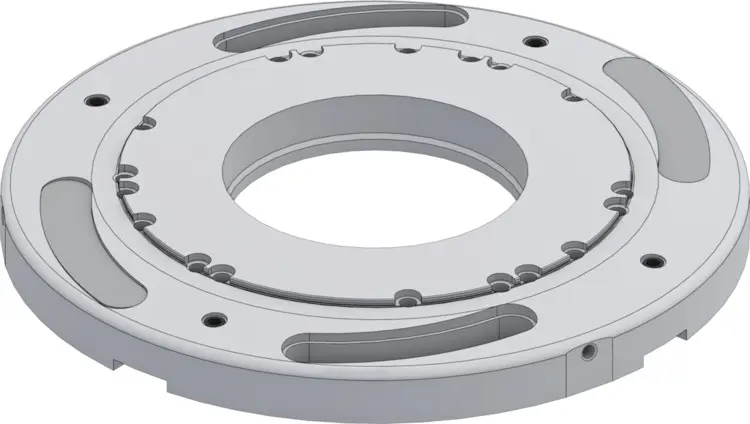

HAINBUCH 10001434, Grundplatte TOROK Gr. 80/ 100, 1205/0005

Alte Artikelnummer: 1205/0005

Zeichnung: A010699.0004B

• Baugröße: 80/100 SE / RD
• Befestigungslochkreis | V | LK Ø 234 [6 x M10]
• Flanschaufnahme | BD | Ø 240 f7
• Schnittstelle | X | Ø 140 H7
• Außen-Ø | AW | 350 mm
• Höhe | J | 35 mm
• Zentrierlänge | G | 3,5 mm
• Befestigungslanglöcher für T-Nutentisch mit Nutenabstand [mm] | CG | 50, 63, 80, 100
• Nutbreite | BJ | 13,5 mm
• Schutzabdeckung | HN | 4x
• Verdrehsicherung | HE | 300 [4 x M10]
• Gewicht: 17 kg
