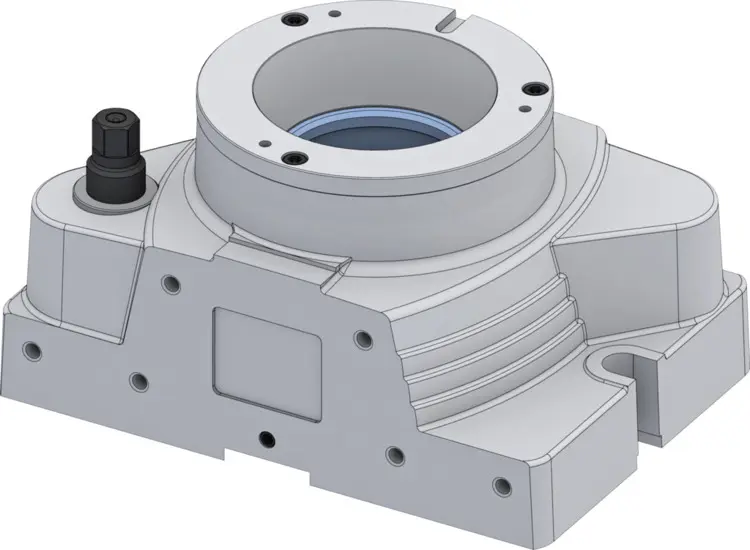

HAINBUCH 10001428, MANOK plus RD 65, 1201/0008

Alte Artikelnummer: 1201/0008

Zeichnung: SW.ST.0138.0001.01

• Baureihe: RD
• Baugröße: 65
• Spannbereich | A | 3 – 65 mm
• Wiederholgenauigkeit ≤: 0,010 mm
• max. Spannkraft radial: 105 kN
• max. Betätigungskraft [Zug / Druck]: 45 kN
• max. Betätigungsmoment | BC | 100 Nm
• Lösehub im Ø | C | 0,6 mm
• Drehzahl n max.: 60 1/min.
• Spannreserve im Ø | D | 1 mm
• Spannreserve axial | Q | 2 mm
• Lösehub axial | R | 2,5 mm
• Aufnahme Frontanschlag | F | Ø 145 f7
• Zentrierlänge | G | 9 mm
• Lochkreisanschlag | B | LK Ø 126 [3 x M6]
• Nutbreite | BJ | 8 H7 mm
• Anschlagtiefe | E | 110 mm
• Anschlaggewindegröße | BG | 12 M
• Ø Durchlass | BQ | 66 mm
• Länge | H | 257 mm
• Gesamthöhe | K | 136 mm
• Breite | O | 175 mm
• Verschraubungsbreite | P | 17 mm
• Spannkantenhöhe | DE | 95 mm
• Gewindegröße | L | 8 M
• Anschraubhöhe 1 | DJ | 75 mm
• Anschraubhöhe 2 | DK | 25 mm
• Verschraubungsabstand 1 | DL | 220 mm
• Verschraubungsabstand 2 | DM | 120 mm
• Verschraubungsabstand 3 | DN | 90 mm
• Befestigungslochabstand | W | 232 mm
• Nutensitz | DV | 20 H7
• Schlüsselweite | BT | 17 SW
• Kopf-Ø | DI | 99,5 mm
• Spannkopftyp geriffelt | AM |
  • SK 65 BZI
• Spannkopfauskraglänge geriffelt | AL | 9 mm
• Spannkopftyp glatt | AO |
  • SK 65 BZIG
• Spannkopfauskraglänge glatt | AN | 4 mm
• Gewicht: 23,5 kg
• Min. Spannbereich: 3 mm
• Max. Spannbereich: 65 mm
• Betätigung: handbetätigt
