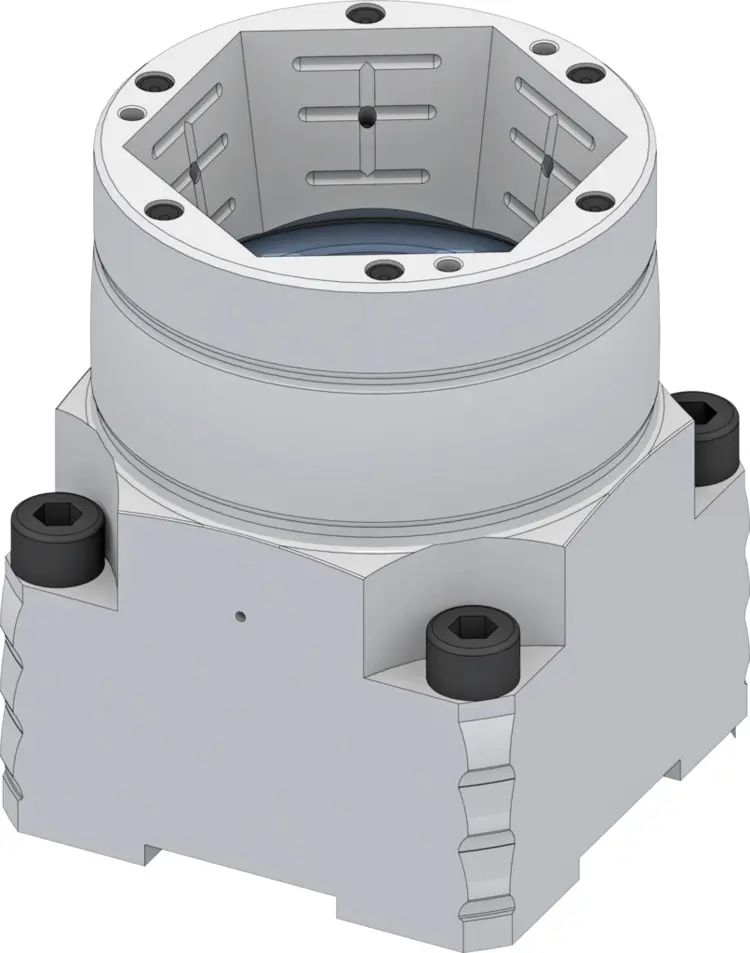

HAINBUCH 10001416, HYDROK SE 40, 1121/0031

Alte Artikelnummer: 1121/0031

Zeichnung: A028482.0007C

• Baureihe: SE
• Baugröße: 40
• Spannbereich | A | 3 – 40 mm
• Wiederholgenauigkeit ≤: 0,010 mm
• max. Betätigungskraft [Zug / Druck]: 27 kN
• max. Spannkraft radial: 75 kN
• max. Betätigungsdruck: 110 bar
• Lösehub im Ø | C | 0,5 mm
• Drehzahl n max.: 60 1/min.
• Spannreserve im Ø | D | 0,8 mm
• Spannreserve axial | Q | 2 mm
• Lösehub axial | R | 2 mm
• Aufnahme Frontanschlag | F | Ø 78 f7
• Länge Flanschaufnahme | BE | 14 mm
• Ø Durchlass | BQ | 33 mm
• Höhe | J | 42,5 mm
• Gesamthöhe | K | 100 mm
• Außenvierkant | BB | 79,8 mm
• Anschlusslage | BP | 82 mm
• Außen-Ø | AW | 106 h7 mm
• Spannen über Grundplatte | HB | 33 °
• Lösen über Grundplatte | HC | 33 °
• Spannkopftyp geriffelt | AM |
  • TOP 40
• Spannkopfauskraglänge geriffelt | AL | 3 mm
• Spannkopftyp glatt | AO |
  • TOP 40 G
• Zentrierhöhe 1 | FE | 7 mm
• Zentrierhöhe 2 | FF | 5 mm
• Schnittstelle | X | Ø 12 H7
• Flanschaufnahme | BD | Ø 70 H7/g7
• Anschlussgewinde innen | S | M38 x 1
• Zentrierlänge | G | 5 mm
• Einbautiefe | HM | 5 +0,05 mm
• Lochkreisanschlag | B | LK Ø 69 [3 x M4]
• Befestigungslochkreis | V | LK Ø 92 [4 x M8]
• Gewicht: 2,79 kg
• Min. Spannbereich: 3 mm
• Max. Spannbereich: 40 mm
• Betätigung: hydraulisch
