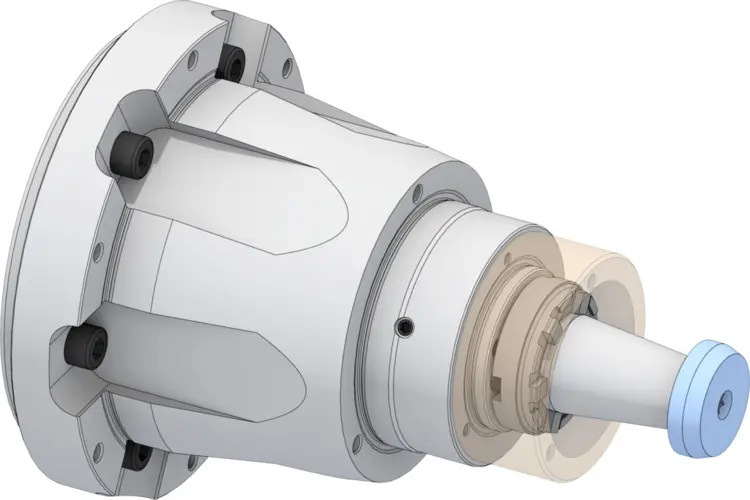

HAINBUCH 10001054, MANDO G211 - 3, 10837/0004

Alte Artikelnummer: 10837/0004

Zeichnung: A071525.0006C

• Baugröße: 3
• Spannbereich | A | 50 – 80 mm
• Rundlauf ≤: 0,010 mm
• max. Spannkraft radial: 105 kN
• max. Betätigungskraft [Zug / Druck]: 25 kN
• max. Anschlagtiefe | LP | 49 mm
• Spannreserve im Ø | D | 0,4 mm
• Lösehub im Ø | C | 0,5 mm
• Drehzahl n max.: 600 1/min.
• Spannreserve axial | Q | 2 mm
• Lösehub axial | R | 2,5 mm
• max. Betätigungsmoment | BC | 55 Nm
• Zugbolzen-Ø | BA | 49 mm
• Zugbolzen-Kopfhöhe | HZ | 10 mm
• Lochkreisanschlag | B | LK Ø 75 [3 x M4]
• Lochkreisanschlag 2 | KD | LK Ø 102 [3 x M6]
• Lochkreisanschlag 3 | KE | LK Ø 138 [3 x M6]
• Gesamtlänge | I | 198,5 mm
• Anschlussgewinde innen | S | M30 x 1,5
• Abstand | JA | 25 mm
• Gewindetiefe | M | 25,5 mm
• Gewindelänge | N | 19 mm
• max. Zugrohr-Ø | DG | 60 mm
• Mindestlänge von DG: 13 mm
• Schnittstelle | X | Ø 131 H7
• Befestigungslochkreis | V | LK Ø 116 [6 x M8]
• Befestigungslochkreis 2 | JV | LK Ø 116 [6 x M5]
• Außen-Ø | AW | 148 mm
• Außen-Ø 2 | HD | 62 f8 mm
• Außen-Ø 3 | HW | 85 f8 mm
• Außen-Ø 4 | JJ | 114 mm
• Außen-Ø 5 | KF | 115 f8 mm
• Anschlaghöhe | GZ | 120 mm
• Anschlaghöhe 2 | KA | 70 mm
• Anschlaghöhe 3 | KB | 15 mm
• Passtiefe | KG | 7 mm
• Gewicht: 7,7 kg
• Min. Spannbereich: 50 mm
• Max. Spannbereich: 80 mm
• Betätigung: Zug
