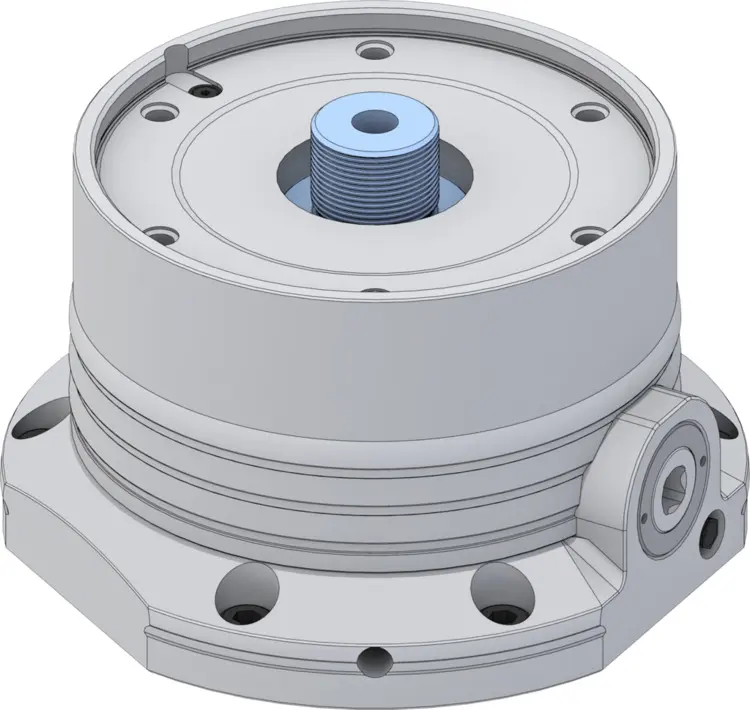

HAINBUCH 10001050, ms dock rotierend xxs - 4, 10835/0001

Alte Artikelnummer: 10835/0001

Zeichnung: A068213.0009B

• Baugröße: MANDO XXS – 4 / MAXXOS A – F / Microspanndorn 1 – 8
• max. Betätigungskraft [Zug / Druck]: 35 kN
• max. Betätigungsmoment | BC | 62 Nm
• Drehzahl n max.: 7000 1/min.
• Schnittstelle | X | Ø 131 H6
• Schnittstellenlochkreis | Y | LK Ø 116 [6 x M8]
• Flanschaufnahme | BD | Ø 145 H5
• Gesamthöhe | K | 101,5 mm
• Anschlussgewinde außen | T | M30 x 1,5
• Spannreserve axial | Q | 3 mm
• Lösehub axial | R | 3 mm
• Außen-Ø | AW | 174 mm
• Befestigungslochkreis | V | LK Ø 156 [6 x M8]
• Gewicht: 12 kg
• Betätigung: handbetätigt
