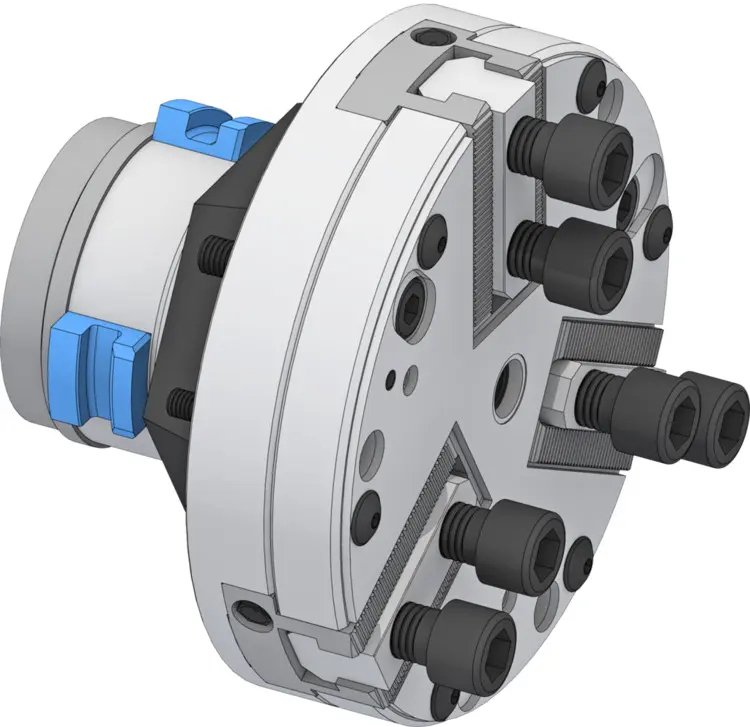

HAINBUCH 10000711, Backenmodul 145 SE 65, 10720/0004

Alte Artikelnummer: 10720/0004

Zeichnung: A087727.0008C

• Baureihe: SE
• Adaptionsgröße: 65
• Baugröße: 145
• Rundlauf ≤: 0,020 mm
• Spannbereich | JW | siehe Übersicht Aufsatzbacken mm
• Drehzahl n max.: 5000 1/min.
• max. Betätigungskraft beim Ausdrehen der Backen: 45 kN
• max. Betätigungskraft [Zug / Druck]: 45 kN
• max. Spannkraft radial: 60 kN
• Lösehub im Ø | C | 2,2 mm
• Spannreserve im Ø | D | 1,6 mm
• Hub pro Backe | AT | 1,9 mm
• Verzahnungsart: 1,5 x 60° [Spitzverzahnung]
• Schwingkreis-Ø | AX | ~149
• Länge ohne Backen | AI | 37,5 mm
• Länge mit Backen | AJ | 77 mm
• Befestigungslochkreis TOPlus mini / premium | KY | LK Ø 112 [3 x M8]
• Befestigungslochkreis alle außer TOPlus mini / premium | LA | LK Ø 126 [3 x M6]
• Gewicht: 6,3 kg
• Beschreibung: Adaption zur Backenspannung
• Min. Spannbereich: 25 mm
• Max. Spannbereich: 115 mm
