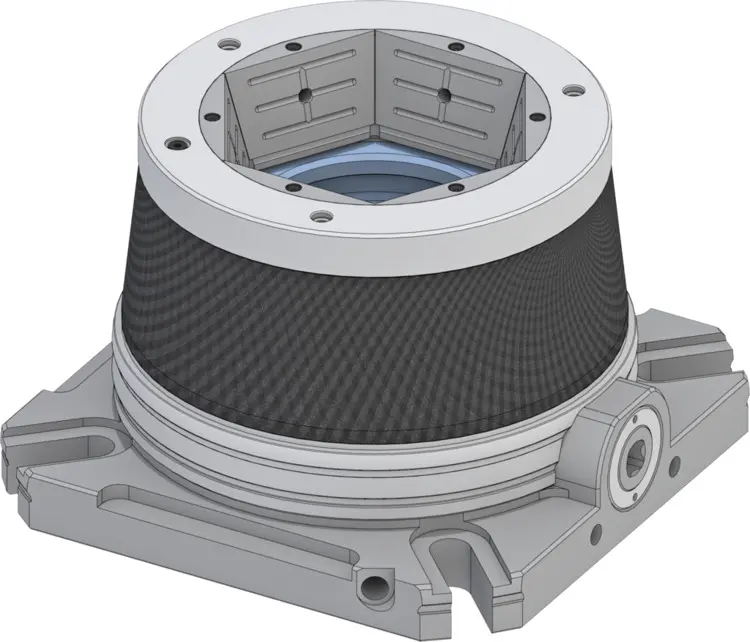

HAINBUCH 10000484, MANOK plus CFK SE 52, 10567/0002

Alte Artikelnummer: 10567/0002

Zeichnung: A080178.0007C

• Baureihe: SE
• Baugröße: 52
• Spannbereich | A | 3 – 52 mm
• Wiederholgenauigkeit ≤: 0,010 mm
• max. Spannkraft radial: 108 kN
• max. Betätigungskraft [Zug / Druck]: 40 kN
• max. Betätigungsmoment | BC | 75 Nm
• Lösehub im Ø | C | 0,6 mm
• Drehzahl n max.: 60 1/min.
• Spannreserve im Ø | D | 1 mm
• Spannreserve axial | Q | 2 mm
• Lösehub axial | R | 2,5 mm
• Aufnahme Frontanschlag | F | Ø 125 f7
• Zentrierlänge | G | 15 mm
• Lochkreisanschlag | B | LK Ø 107 [3 x M6]
• Anschlagtiefe | E | 90 mm
• Anschlaggewindegröße | BG | 10 M
• Ø Durchlass | BQ | 53 mm
• Länge | H | 161 mm
• Gesamthöhe | K | 115 mm
• Breite | O | 161 mm
• Verschraubungsbreite | P | 13 mm
• Spannkantenhöhe | DE | 15 mm
• Befestigungslochabstand | W | 120 mm
• Nutensitz | DV | 14 H7
• Spannkopftyp geriffelt | AM |
  • TOP 52
• Spannkopftyp glatt | AO |
  • TOP 52 G
• Gewicht: 7 kg
• Min. Spannbereich: 3 mm
• Max. Spannbereich: 52 mm
• Betätigung: handbetätigt
