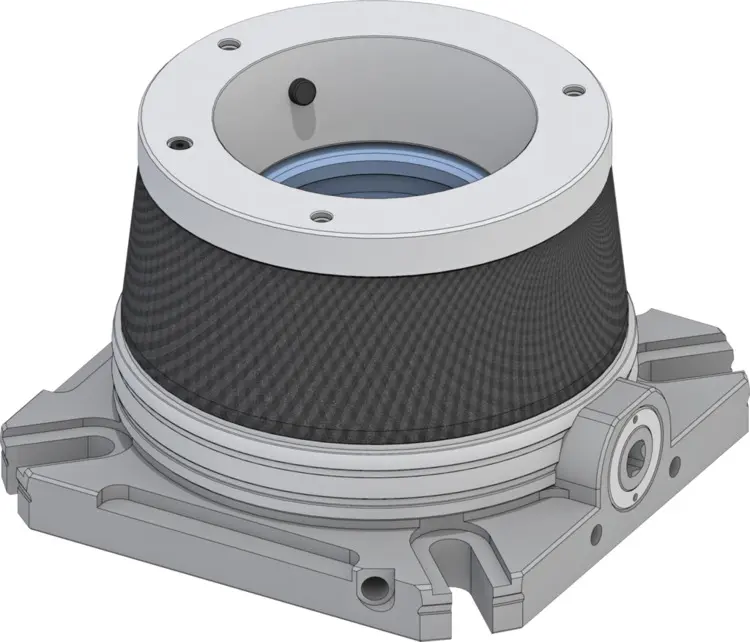

HAINBUCH 10000483, MANOK plus CFK RD 65, 10565/0003

Alte Artikelnummer: 10565/0003

Zeichnung: A062411.0002C

• Baureihe: RD
• Baugröße: 65
• Spannbereich | A | 3 – 65 mm
• Wiederholgenauigkeit ≤: 0,010 mm
• max. Spannkraft radial: 105 kN
• max. Betätigungskraft [Zug / Druck]: 45 kN
• max. Betätigungsmoment | BC | 90 Nm
• Lösehub im Ø | C | 0,6 mm
• Drehzahl n max.: 60 1/min.
• Spannreserve im Ø | D | 1 mm
• Spannreserve axial | Q | 2 mm
• Lösehub axial | R | 2,5 mm
• Aufnahme Frontanschlag | F | Ø 145 f7
• Zentrierlänge | G | 15 mm
• Lochkreisanschlag | B | LK Ø 126 [3 x M6]
• Anschlagtiefe | E | 92 mm
• Anschlaggewindegröße | BG | 12 M
• Ø Durchlass | BQ | 66 mm
• Länge | H | 184 mm
• Gesamthöhe | K | 120 mm
• Breite | O | 184 mm
• Verschraubungsbreite | P | 13 mm
• Spannkantenhöhe | DE | 15 mm
• Befestigungslochabstand | W | 126 mm
• Nutensitz | DV | 20 H7
• Spannkopftyp geriffelt | AM |
  • SK 52 BZI
• Spannkopfauskraglänge geriffelt | AL | 9 mm
• Spannkopftyp glatt | AO |
  • SK 65 BZIG
• Spannkopfauskraglänge glatt | AN | 4 mm
• Gewicht: 10,3 kg
• Min. Spannbereich: 3 mm
• Max. Spannbereich: 65 mm
• Betätigung: handbetätigt
