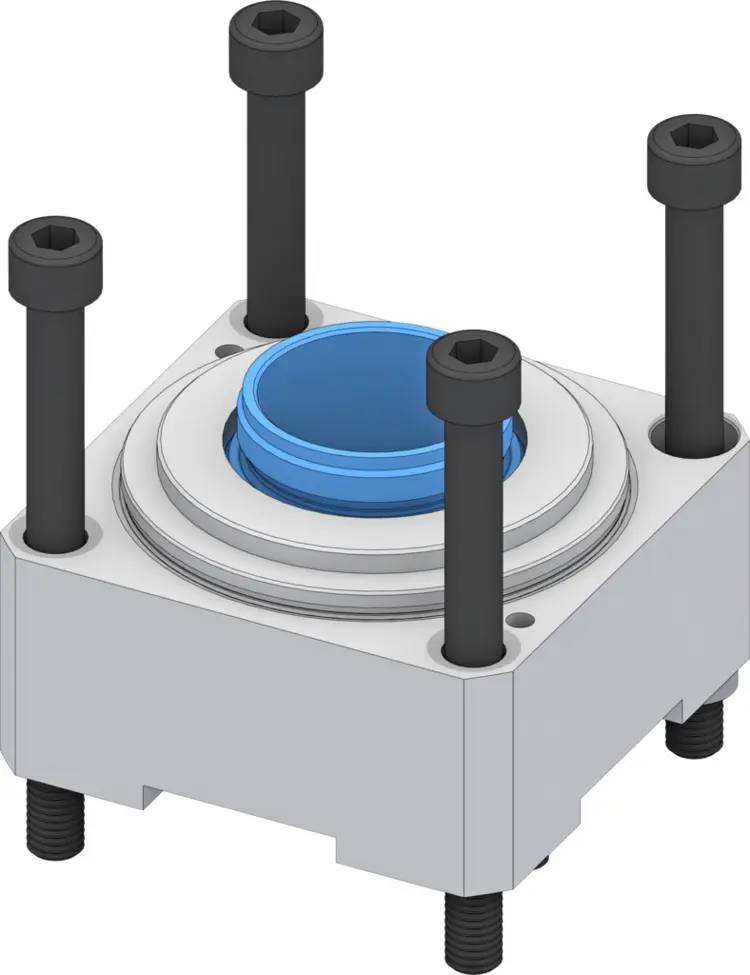

HAINBUCH 10000451, Tandemzylinder HYDROK 32 RD / 40 SE, 10510/0001

Alte Artikelnummer: 10510/0001

Zeichnung: A001910.0006C

• Baureihe: SE/RD
• Baugröße: 40/32
• max. Betätigungskraft [Zug / Druck]: 13,5 kN
• max. Betätigungsdruck: 55 bar
• Außen-Ø | AW | 106 g6 mm
• Befestigungslochkreis | V | LK Ø 92 [4 x M8]
• Schnittstelle | X | Ø 12 H7
• Höhe | J | 35 mm
• Ø Durchlass | BQ | 32,5 mm
• Flanschaufnahme | BD | Ø 70 H7/g7
• Zentrierhöhe 1 | FE | 5 mm
• Außenvierkant | BB | 79,8 mm
• Anschlusslage | BP | 82 mm
• Spannen über Grundplatte | HB | 33 °
• Lösen über Grundplatte | HC | 33 °
• Einbautiefe | HM | 5 +0,005 mm
• Gesamtlänge | I | 50,5 mm
• Anschlussgewinde außen | T | M38 x 1
