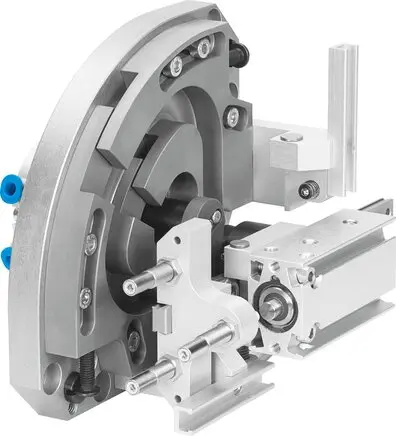

FESTO HSW-12-AP-AW, Handlingmodul, SKU: 562560

Name: FESTO HSW-12-AP-AW, Handlingmodul, SKU: 562560
Brand: FESTO
Price: 4519.26 EUR
Availability: InStock

Marke: FESTO

Hersteller Artikel-Nr.: 562560

Produkt-Nr.: P-DFMC5D

Technische Daten

Arbeitshub in mm (Spanne): 15, 25
Baugröße: 12
Max. Linearhub bei 90 ° Schwenkwinkel: 142/142 mm
Max. Z-Hub Warteposition: 15 mm
Z-Hub in mm (Spanne): 80, 100
Dämpfung: CC: Stoßdämpfer beidseitig, weiche Kennlinie
Einbaulage: beliebig
Konstruktiver Aufbau: Schwenkantrieb, Linearführung plus Drehlagerung, zwangsgeführter Bewegungsablauf
Positionserkennung: für Näherungsschalter
Betriebsdruck in bar (Spanne): 4, 8
Min. Taktzeit: 0.8 s
Wiederholgenauigkeit Endlagen: +/-0, 02 mm
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur in °C (Spanne): 0, 60
Max. Moment Mx: 1.5 Nm
Max. Moment My: 1.5 Nm
Max. Moment Mz: 1.5 Nm
Maximale Nutzlast: 1 kg
Max. Prozesskraft in Y-Richtung: 35 N
Theoretische Kraft bei 0, 6 MPa (6 bar, 87 psi): 35 N
Produktgewicht: 3060 g
Befestigungsart: mit Durchgangsbohrung und Zentrierhülse
Pneumatischer Anschluss Warteposition: M5
Pneumatischer Anschluss: M5
Werkstoff Anschläge: hochlegierter Stahl
Werkstoff Federdruckstück: hochlegierter Stahl
Werkstoff Grundplatte: Aluminium-Knetlegierung, eloxiert
Werkstoff Halter: Aluminium-Knetlegierung, eloxiert
Werkstoff Kreuzführung: Vergütungsstahl
Werkstoff Schwenkhebel: Einsatzstahl, brüniert
Werkstoff Kulissen: Einsatzstahl, gehärtet
Werkstoff Sensorschiene: Aluminium-Knetlegierung, eloxiert
Werkstoff Steg: Aluminium-Knetlegierung, eloxiert
Werkstoff Stellschraube: hochlegierter Stahl
